Climatest Symor® Trockenschränke für die Leiterplattenlagerung sind Made in China, mit automatischer Feuchtigkeitskontrolle, die es beibehält<5%RH ultra-low humidity environment, dry cabinets for PCB storage are used to protect moisture sensitive components from humidity-related damages, Climatest Symor® adopts the most advanced dehumidifying technique,Climatest Symor® has sold dry cabinets for PCB storage to the well-known electronic/semiconductor manufacturers in EU, USA, Southeast Asia countries for more than 10 years.

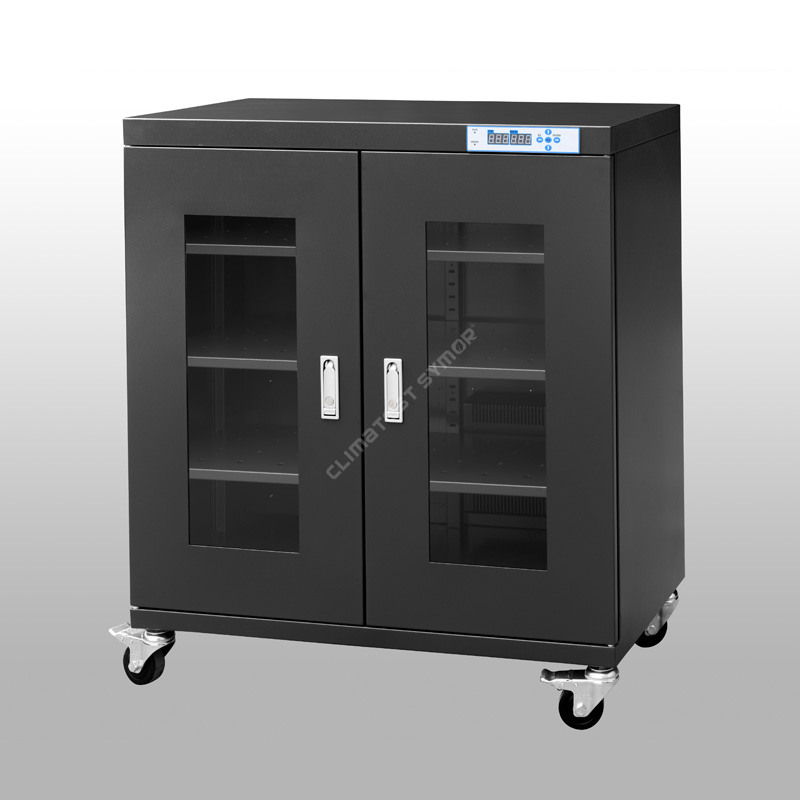

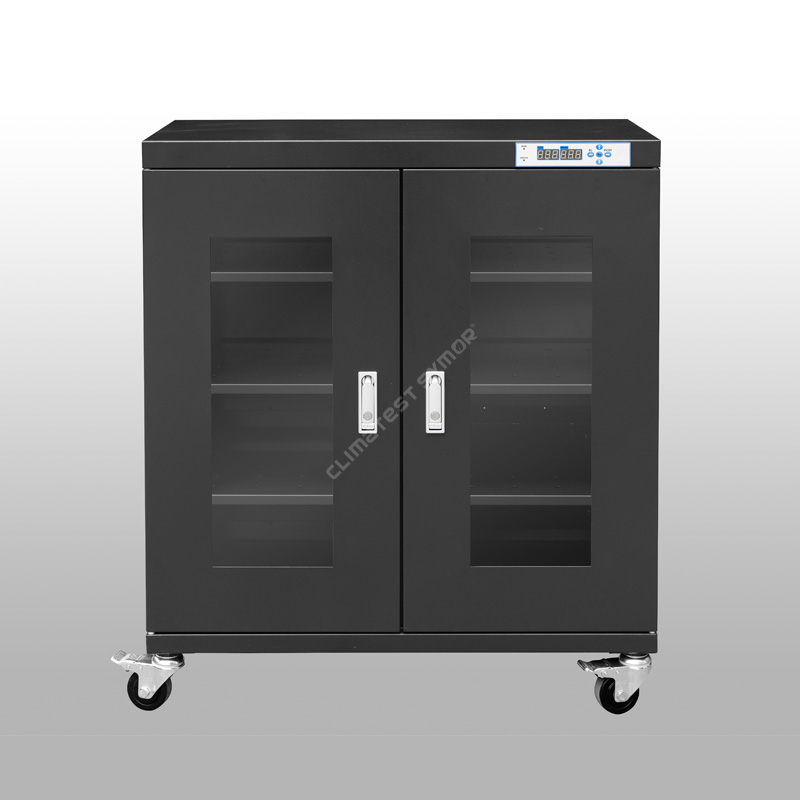

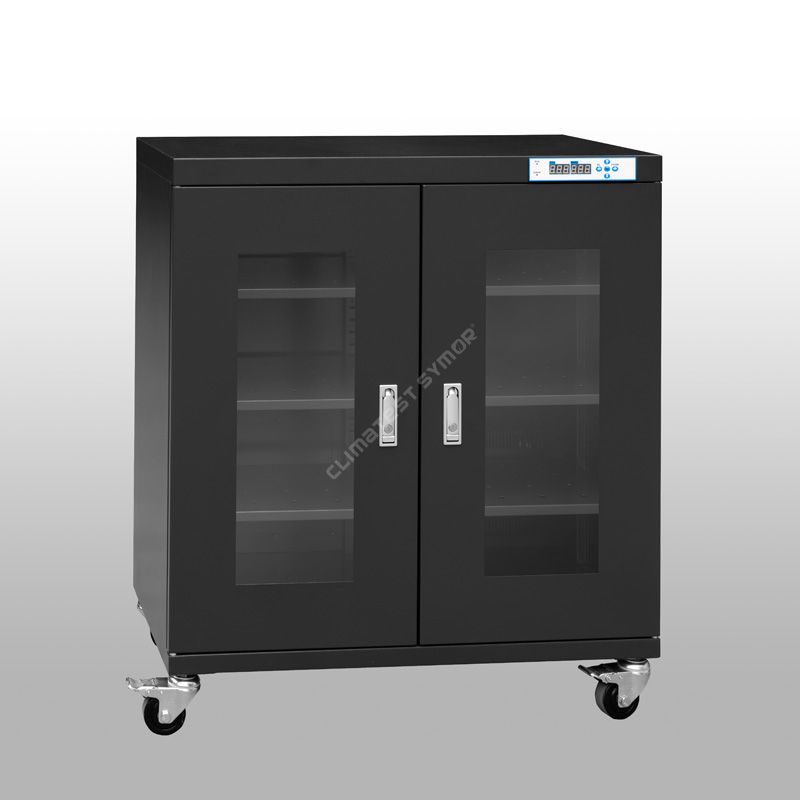

Modell: TDU320F
Fassungsvermögen: 320 l
Feuchtigkeit:<5%RH Automatic
Wiederherstellungszeit: max. 30 min nach offener Tür 30 Sekunden dann geschlossen. (Umgebung 25 ° 60 % relative Luftfeuchtigkeit)
Regale: 3St
Farbe: Dunkelblau, ESD-sicher
Innenmaß: B898*T422*H848 MM
Außenmaße: B900*T450*H1010 MM
Beschreibung
Klimast Symor® Trockenschrank für die Lagerung von Leiterplatten bietet eine langfristige Lagerung bei niedriger Luftfeuchtigkeit für MSL-Komponenten. Er ist mit Formgedächtnislegierungsmaterialien ausgestattet, die einen geräuschlosen und wartungsfreien Betrieb gewährleisten. Die feuchtigkeitsempfindlichen Komponenten, die sicher in diesen Trockenschränken aufbewahrt werden, haben eine längere Lebensdauer. die die Popcorn-/Mikrorissprobleme während des Reflow-Prozesses vollständig lösen, erfüllen die Trockenschränke für die PCB-Lagerung den IPC/JEDEC J-STD 033-Standard.
Spezifikation
Mode # mit F: ESD-Funktion, dunkelblaue Farbe.
Modus # ohne F: Keine ESD-Funktion, cremefarbene Farbe
Modell |
Kapazität |
Innenmaß (B×T×H, mm) |
Außenmaß (B×T×H, mm) |
Durchschnittliche Leistung (W) |
Bruttogewicht (KG) |
max. Belastung/Regal (KG) |
TDU98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU160 |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU160F |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU240 |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU240F |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU320 |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU320F |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU435 |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU435F |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU540 |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU540F |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU718 |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU718F |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU870 |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU870F |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Feature
· Nimmt den ursprünglich aus der Schweiz importierten Feuchtigkeits- und Temperatursensor an.
-Dies gewährleistet eine hohe Genauigkeit bei der Verwendung, Climatest Symor® Trockenschränke für die Lagerung von Leiterplatten haben eine Speicherfunktion, kein Zurücksetzen nach Stromausfall erforderlich.
·Hergestellt aus 1,2 mm starkem, verzinktem Stahl, mit USA DuPont ESD-Lackierung.
-Verstärktes Strukturdesign, hervorragende Tragfähigkeit, Oberflächenbehandlung mit 18 Lackiervorgängen, der statische Widerstandswert entspricht 106 -108Ω, auch mit starker Korrosionsbeständigkeit.
·3,2-mm-Hochleistungsfenster aus gehärtetem Glas für eine bessere Beobachtung.

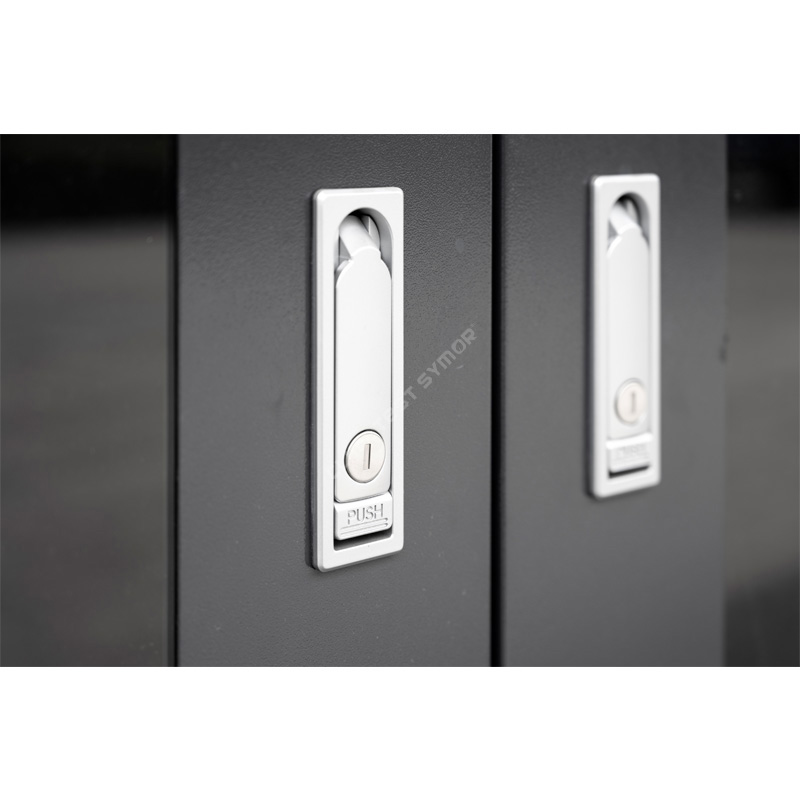

- Flachdruck-Zinklegierungsschloss mit perfekter Luftdichtheit und Diebstahlschutzfunktion. Diese Trockenschränke für die Versiegelung von Leiterplatten sind hervorragend.

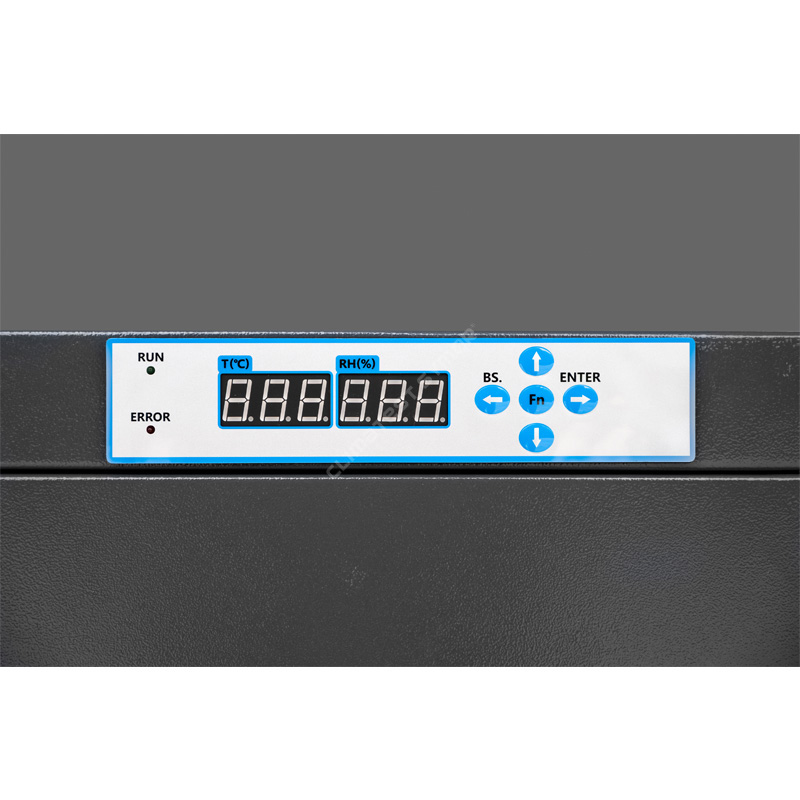

·Mit Speicherfunktion, kein Zurücksetzen nach Stromausfall erforderlich.
-Die Trockenschränke für die Lagerung von Leiterplatten können den letzten Einstellwert nach dem Ausschalten automatisch speichern, ohne dass eine erneute Einstellung erforderlich ist.
·Leistungsstarkes Trockengerät mit einer voraussichtlichen Lebensdauer von +15 Jahren.
- Die Trockenschränke für die PCB-Lagerung verwenden eine 4A-Molekularsieb-Trockeneinheit, die fortschrittlichste Technik, sie kann automatisch regeneriert werden, kein Austausch erforderlich.
·Universalrollen unten eingebaut, ESD-sicher.
- Verstärkte PU-Lenkrollen sind an der Unterseite der Trockenschränke zur Aufbewahrung von Leiterplatten installiert, zwei vorne mit Bremsen zum einfachen Bewegen und Stoppen.
Was ist Climatest Symor® Trockenschränke für die Lagerung von Leiterplatten, Trockenschränke für integrierte Schaltkreise?
Klimast Symor® Trockenschränke für die PCB-Lagerung, auch Trockenschränke für IC-Gehäuse genannt, sind luftdichte Trockenboxen mit automatischer Entfeuchtung, die feuchtigkeitsempfindliche Gegenstände vor feuchtigkeitsbedingten Schäden schützen Ausfallrisiken resultieren aus unsachgemäßer Lagerung während des Montageprozesses.
Wie funktionieren Trockenschränke für die Leiterplattenlagerung?
Trockenschränke für die Lagerung von Leiterplatten sind Gehäuse mit elektronischer Feuchtigkeitsregelung, halten nach dem Abbinden eine stabile relative Luftfeuchtigkeit, verwenden multiporöses Molekularsieb als Trockenmittel, diese Trockenmittel können automatisch regeneriert werden, kein Austausch innerhalb von 15 Jahren erforderlich, die Trockenschränke realisieren viel präzisere Steuerung mit besserer RH-Gleichmäßigkeit.
Wie beeinflussen Trockenschränke zur Leiterplattenlagerung die SMT-Fertigung?
MSL-Komponenten wie IC, BGA, PCB sind sehr feuchtigkeitsempfindlich, diese Komponenten haben strenge Anforderungen an die Lagerumgebung, im Gegensatz zu den zivilen feuchtigkeitsbeständigen Trockenboxen können die Trockenschränke für PCBA einen sehr niedrigen Feuchtigkeitswert erreichen, der entfeuchtet und die Wiederherstellungsgeschwindigkeit ist superschnell, die gesamten Schränke sind ESD-sicher.
Darüber hinaus müssen die im Reinraum verwendeten Trockenschränke aus Edelstahl sein, um die strengen Hygieneanforderungen zu erfüllen, so Climatest Symor®. liefert auch SS-Trockenschränke.
Während des Reflow-Prozesses dringen Spuren von Feuchtigkeit in die IC-Gehäuse ein, der Feuchtigkeitsdruck steigt durch Erwärmung, die absorbierte Feuchtigkeit dehnt sich schnell im Inneren aus, dies führt zu unsichtbaren Schäden, wie Verdrahtungsfehlern, Popcorn und Mikrorissen, sogar zu Rissen an der Oberfläche, diese Defekte sind im Anfangsstadium nicht leicht zu erkennen, aber diese unsichtbaren potenziellen Probleme kommen auf den Markt, dann werden Fakultätsprodukte zurückgegeben und Beschwerden folgen.
Normale Lagerung |
Reflow-Prozess |
||
|
|
|
|
Feuchtigkeit aus der Umgebung dringt in die Verpackungen ein. |
Während des Erhitzens steigt der Wasserdampfdruck, der Matrize und Harz trennt. |
Der Wasserdampf dehnt sich beim Erhitzen weiter aus und sprengt die Verpackungen. |
Der Wasserdampf bricht die Verpackungen, was zu Mikrorissen führt. |
Trockenschränke für PCBA können <5 % relative Luftfeuchtigkeit aufrechterhalten, wodurch das Ausfallrisiko durch unsachgemäße Lagerung während des Montageprozesses effektiv beseitigt wird.
Der IPC/JEDEC J-STD-033-Standard legt den „Standard für die Handhabung, Verpackung, den Versand und die Verwendung von feuchtigkeits-/reflowempfindlichen oberflächenmontierten Geräten“ fest und erfordert eine Lagerung bei niedriger Luftfeuchtigkeit für feuchtigkeitsempfindliche Komponenten.
Anwendung des Trockenschranks für die Lagerung von Leiterplatten
Trockenschränke für PCBA sind ein Muss in der Elektronikfertigungsindustrie. Sie sind der hervorragende Aufbewahrungsexperte für Leiterplatten, IC-Chips, LED, SMD, SMT sowie Tape & Reels, Leiterplatten (PWB), Polyamidfolie und Feeder , andere ideale Anwendung für Kondensatoren, Keramikteile, Steckverbinder, Schalter, Schweißbalken, die automatischen Trockenschränke entsprechen dem IPC / JEDEC J-STD-033-Standard.
<5% RH Entfeuchtungsgeschwindigkeit der Serie:
Öffnen Sie die Tür 30 Sekunden lang und schließen Sie sie dann, die Luftfeuchtigkeit sinkt innerhalb von 30 Minuten auf <5 % relative Luftfeuchtigkeit, siehe nachstehende Kurve: (Umgebungstemperatur 25 °C, Luftfeuchtigkeit 60 % relative Luftfeuchtigkeit)
WAS SIND DIE GÄNGIGEN METHODEN ZUR LAGERUNG ELEKTRONISCHER KOMPONENTEN?
1. Feuchtigkeitsbarrierebeutel
âMethode: Die feuchtigkeitsempfindlichen Komponenten werden in versiegelten Feuchtigkeitssperrbeuteln verpackt, mit Trockenmitteln und einer Feuchtigkeitsanzeigekarte (HIC) im Inneren, Benutzer identifizieren die Umgebungsfeuchtigkeit in den versiegelten Verpackungen, indem sie die Farbänderung der Punkte auf dem Auto überprüfen.
âNachteil: Feuchtigkeitssperrbeutel + Feuchtigkeitsanzeigewagen + Trockenmittel + Handarbeit = Verbrauchsmaterial, Auslaufrisiko, hohe Kosten.
2.Stickstoffschränke
âMethode: Die feuchtigkeitsempfindlichen Komponenten werden in stickstoffgespülten Schränken oder Druckluft gelagert, um eine Lagerung bei niedriger Luftfeuchtigkeit zu erreichen
âNachteil: Stickstofffüllung = kontinuierlicher N2-Verbrauch, hoher Co
3.Elektronische Trockenschränke
âMethode: Die feuchtigkeitsempfindlichen Komponenten werden in einen elektronischen Trockenschrank gestellt, einfach einstecken, die Maschine arbeitet automatisch und erreicht eine sehr niedrige Luftfeuchtigkeit.
â Vorteile: Keine Verbrauchsmaterialien, keine Handarbeit, kein Stickstoffverbrauch, umweltschonend, nur wenig Strom nötig.
Wir bieten Trockenschränke für PCB-Lagerungslösungen für die folgenden Branchen:
Elektronische Produktion
Halbleiter
Pharmazie
Labor
Luftfahrt
Militär
Vorteile von Trockenschränken für die Leiterplattenlagerung
