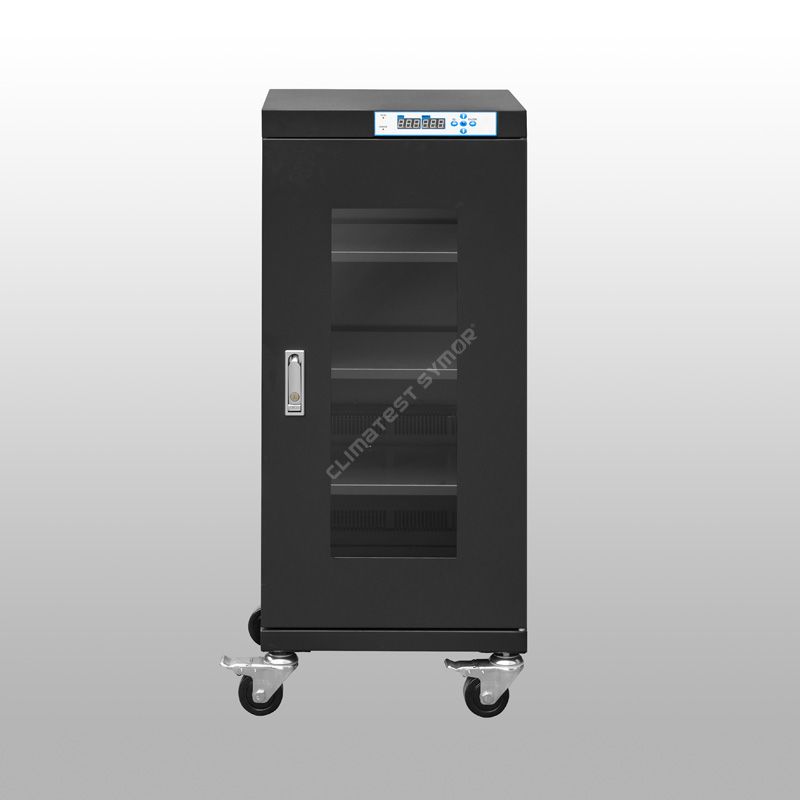

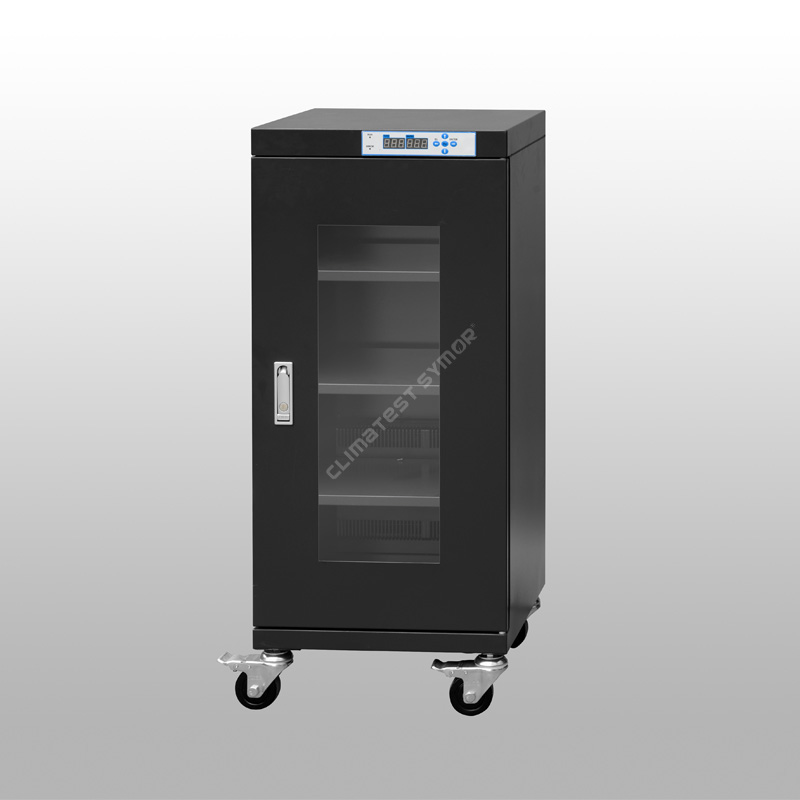

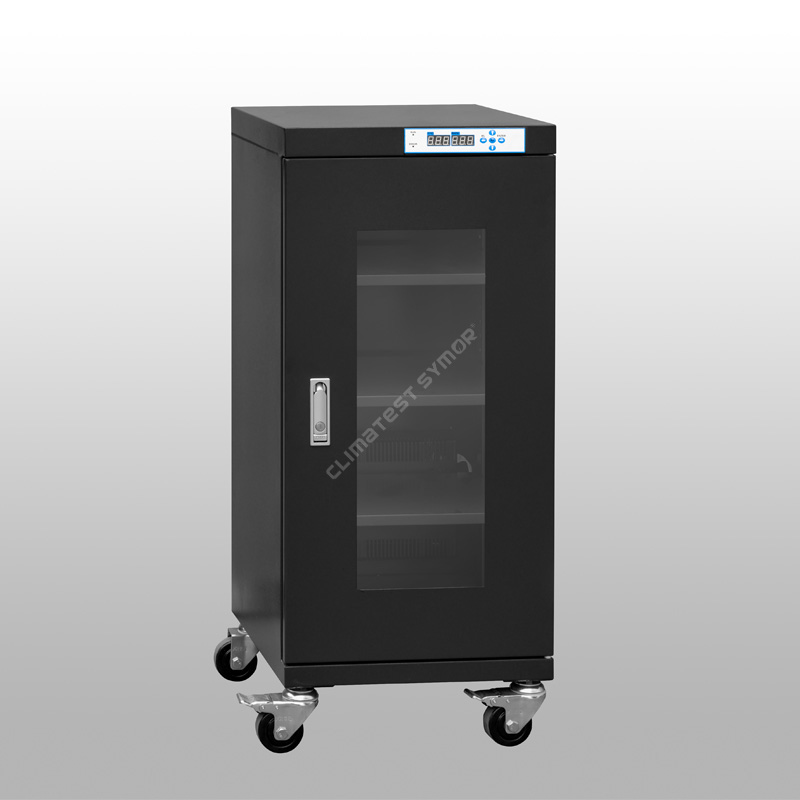

Elektronischer Trockenschrank, digitale Steuerung niedriger Luftfeuchtigkeit, feuchtigkeitsbeständige Labortrockenbox zur Entfeuchtung, Trockenlagerschrank.
Modell: TDU160F
Fassungsvermögen: 160 l
Luftfeuchtigkeit:<5%RH Automatic
Regale: 3 Stück
Farbe: Dunkelblau, ESD-sicher
Innenmaße: B446*T422*H848 MM
Außenmaße: B448*T4500*H1010 MM
Beschreibung
Der Climatest Symor® Trockenschrank für elektronische Komponenten bietet langfristige Lagerungslösungen bei niedriger Luftfeuchtigkeit. Ausgestattet mit einem fortschrittlichen Entfeuchtungssystem können feuchtigkeitsempfindliche Komponenten, die ordnungsgemäß im Trockenschrank gelagert werden, die Lebensdauer der Werkstatt verlängern. Popcorn und Mikrorisse sind kein Problem mehr. Der Trockenschrank entspricht den IPC/JEDEC J-STD-033-Standards.
Trockenschrank für elektronische Komponenten: Spezifikation
Modus# mit F: ESD-Funktion, dunkelblaue Farbe.
Modus# ohne F: Keine ESD-Funktion, cremefarbene Farbe
|
Modell |
Kapazität |
Innenmaße (B×T×H,mm) |
Außenmaße (B×T×H,mm) |
Durchschnittliche Leistung (W) |
Bruttogewicht (KG) |
Max. Last/Regal (KG) |
|
TDU98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
|
TDU98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
|
TDU160 |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
|
TDU160F |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
|
TDU240 |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
|
TDU240F |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
|
TDU320 |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
|
TDU320F |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
|
TDU435 |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
|
TDU435F |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
|
TDU540 |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
|
TDU540F |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
|
TDU718 |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
|
TDU718F |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
|
TDU870 |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
|
TDU870F |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
|
TDU1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
|
TDU1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
|
TDU1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
|
TDU1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Trockenschrank für elektronische Komponenten: Hauptmerkmale
● Hochpräziser Feuchtigkeits- und Temperatursensor für die Schweiz.
● Hergestellt aus 1,2 mm starkem verzinktem Stahl, mit USA-DuPont-ESD-Lack.
● 3,2 mm starkes Fenster aus gehärtetem Glas mit hoher Intensität zur Beobachtung.
● Dank der Speicherfunktion ist nach einem Stromausfall kein Zurücksetzen erforderlich.
● Leistungsstarke Trockenmittel mit einer Lebensdauer von +15 Jahren.
● Universalrollen mit Feststeller, ESD-sicher.
Trockenschrank für elektronische Komponenten: Aufbau
Trockenschränke für elektronische Komponenten: Anwendung
Während des SMT-Reflow-Lötprozesses dringt Wasserdampf in die Komponenten ein und die absorbierte Feuchtigkeit dehnt sich schnell im Inneren aus, was zu unsichtbaren Schäden wie Verdrahtungsfehlern, Popcorn-Bildung, Mikrorissen und sogar Oberflächenrissen führt. Diese Mängel sind nicht leicht zu erkennen, diese unsichtbaren, latenten Probleme sind auf den Markt gekommen und haben zu Retouren und Reklamationen geführt.
|
Normale Lagerung |
Reflow-Prozess |
||
|
|
|
|
|
|
Feuchtigkeit aus der Umgebung dringt in die Verpackungen ein. |
Beim Erhitzen erhöht sich der Wasserdampfdruck, wodurch sich Stumpf und Harz trennen. |
Der Wasserdampf dehnt sich unter Erhitzung weiter aus und bläst die Pakete auf. |
Der Wasserdampf zerbricht die Verpackungen, was zu Mikrorissen führt. |
MSL-Komponenten sind feuchtigkeitsempfindlich und stellen bestimmte Anforderungen an die Lagerumgebung. Im Gegensatz zu zivilen feuchtigkeitsbeständigen Trockenschränken können Climatest Symor®-Trockenschränke niedrige Luftfeuchtigkeitswerte erreichen und verfügen über eine schnelle Entfeuchtungs- und Erholungszeit. Außerdem sollten sie ESD-sicher sein. Diese Schränke entsprechen den IPC/JEDEC J-STD-033-Standards.
Entfeuchtungsgeschwindigkeit der Serie <5 % RH:
Öffnen Sie bei einer Umgebungstemperatur von 25 °C und einer Luftfeuchtigkeit von 60 % die Tür 30 Sekunden lang und schließen Sie sie dann. Die Luftfeuchtigkeit erholt sich innerhalb von 30 Minuten auf <5 % relative Luftfeuchtigkeit, siehe Tabelle unten:
GEMEINSAME LAGERMETHODEN FÜR ELEKTRONISCHE KOMPONENTEN
● Beutel mit Feuchtigkeitsbarriere
❊ Methode: Versiegelte Feuchtigkeitsbarrierebeutel mit Trockenmitteln und einer Feuchtigkeitsindikatorkarte (HIC) im Inneren. Benutzer identifizieren die Feuchtigkeit in den versiegelten Verpackungen, indem sie die Farbänderung der Punkte auf dem HIC überprüfen.
❊ Nachteil: Feuchtigkeitssperrbeutel + HIC + Trockenmittel + Handarbeit = Verbrauchsmaterial, Leckagerisiko, hohe Kosten.
● Stickstoffschränke
❊ Methode: Stickstoffspülschränke oder Druckluft
❊ Nachteil: Stickstoffbefüllung = kontinuierlicher N2-Verbrauch, hohe Kosten.
● Elektronische Trockenschränke
❊ Methode: Elektronischer Trockenschrank, einfach einstecken, der Schrank funktioniert automatisch und kann eine niedrige Luftfeuchtigkeit erreichen.
❊ Vorteile: Keine Verbrauchsmaterialien, keine Handarbeit, kein Stickstoffverbrauch, umweltfreundlich, nur wenig Strom nötig.
Climatest Symor® Trockenschränke für elektronische Komponenten spielen eine wichtige Rolle bei:
● SMT, elektronische Fertigung
● Halbleitergeräte
● Forschungs- und Entwicklungslabore und -institute
● Kommunikation
● LED-Beleuchtung
● Präzisionsartikel
Elektronische Produktion
Halbleiter
Pharmazeutisch
Labor
Luftfahrt
Militär
Trockenschränke für elektronische Komponenten: Vorteile
● Leistungsstarkes Trockenmittel mit einer Lebensdauer von +15 Jahren, wodurch Ihnen Ersatzkosten erspart bleiben.

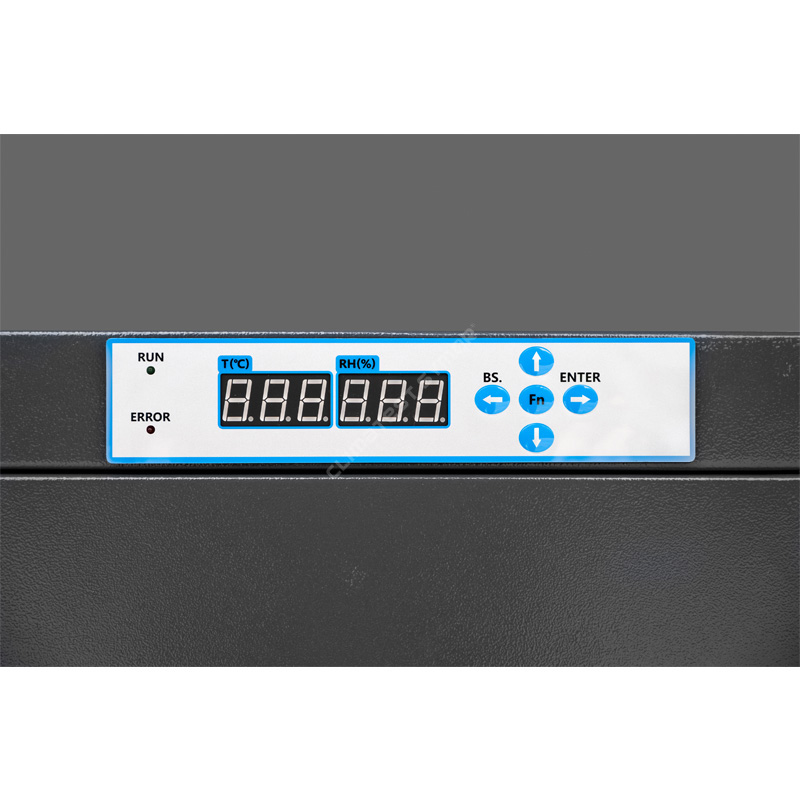

● Verwenden Sie eine hochpräzise Temperatur von +/-2 % relativer Luftfeuchtigkeit. & Feuchtigkeitssensor, schützen Sie Ihre Lagergegenstände.
● Minimieren Sie die Feuchtigkeit und schützen Sie Ihr MSD vor Schmutz und Staub.
● Moduldesign: Alte Module können entfernt und zum Austausch an das ursprüngliche Werk zurückgeschickt werden.
● Flexibles Design: Optionen zur Auswahl, z. B. Überfeuchtungsalarm, Datenlogger, Türöffnungsalarm und dreifarbiges Blinklicht.
● Zwei Jahre Garantie
HÄUFIG GESTELLTE FRAGEN
F: Wie kalibriere ich die Luftfeuchtigkeitseinstellungen?
A: Wir kalibrieren es vor der Auslieferung, die Langzeitdrift des Sensors beträgt <0,25 pro Jahr, es gibt eine Offset-Einstellung in unserem Controller, bitte kontaktieren Sie uns für weitere Informationen.
F: Wie tausche ich die Entfeuchtungseinheit aus?
A: Die Lebensdauer der Entfeuchtungseinheit beträgt +15 Jahre. Sie wird mit Schrauben am Trockenlagerschrank befestigt. Zum Austausch verwenden Sie bitte einen Schraubenzieher. Die Bedienung ist einfach.
F: Welche Produkte dürfen nicht in elektronischen Trockenschränken gelagert werden?
A: Brennbare, explosive und ätzende Produkte.
F: Gibt es austauschbare Teile?
A: Keine Verbrauchsmaterialien, kein Austausch erforderlich.
F: Ist es normal, dass der Schrank ständig läuft?
A: Ja, Trockenschränke dienen der langfristigen, unterbrechungsfreien Lagerung.
Weitere Informationen zu Trockenschränken für die Lagerung bei niedriger Luftfeuchtigkeit finden Sie auf unserer Website www.climatestsymor.com oder senden Sie eine E-Mail an sales@climatestsymor.com. Wir werden Ihnen so schnell wie möglich antworten und freuen uns über eine mögliche Zusammenarbeit.
