Unter Trockenschränken mit niedriger Luftfeuchtigkeitskontrolle versteht man ein Trocknungslagergerät in Industriequalität, das in der Lage ist, die relative Luftfeuchtigkeit (RH) im Schrank auf einem Niveau unter 1 % zu halten.
Modell: TDU1436AFD-4 Pro
Fassungsvermögen: 1436 l
Luftfeuchtigkeit:<1%RH
Regale: 5 Stück, höhenverstellbar
Farbe: Dunkelblau, ESD-sicher
Innenmaße: B1198*T682*H1723 MM pro Schicht
Außenmaße: B1200*T710*H1910 MM
Beschreibung
Trockenschränke mit niedriger Feuchtigkeitskontrolle <1 % RH sind in erster Linie für elektronische Komponenten konzipiert, die als hohe Feuchtigkeitsempfindlichkeitsstufen (MSL) eingestuft sind – insbesondere der Stufen 4, 5, 5a und 6. Diese Lagerschränke mit extrem niedriger Luftfeuchtigkeit sind in der Lage, eine Lagerumgebung mit <1 % RH konstant aufrechtzuerhalten und entsprechen damit dem internationalen Industriestandard IPC/JEDEC J-STD-033.
Trockenschränke zur Kontrolle niedriger Luftfeuchtigkeit: Spezifikation
| Modell | TDU1436BFD-6 |
| Innendimension | B1198*T682*H1723 mm |
| Außenmaße | B1200*T710*H1910mm, inklusive Rollen |
| Verpackungsmaß | B1300*T800*H2100 MM |
| Luftfeuchtigkeitsbereich | <1 % relative Luftfeuchtigkeit |
| Luftfeuchtigkeitsgenauigkeit | ±2,0 % |
| Regale | 5 Stück, höhenverstellbar |
| ESD-sichere Funktion | JA, 105–109 Ω |
| Stromverbrauch | Durchschnittlich 32 W/Std |
| Stromversorgung | AC110V-120V, 220V-240V, 50HZ/60HZ |
| Nettogewicht | 150 kg |
| Bruttogewicht | 205 kg |
| Umgebungstemperatur | +5°C~ 35°C |
| Zustand | Die beste Leistungsumgebung für Trockenschränke liegt bei einer Umgebungstemperatur von <25 °C und einer relativen Luftfeuchtigkeit von <60 % RH |
Trockenschränke mit niedriger Luftfeuchtigkeit: Besonderheit
▸Relative Luftfeuchtigkeit: <1 % RH, bietet eine Aufbewahrungslösung mit extrem niedriger Luftfeuchtigkeit für MSL 4, 5, 5a und 6.

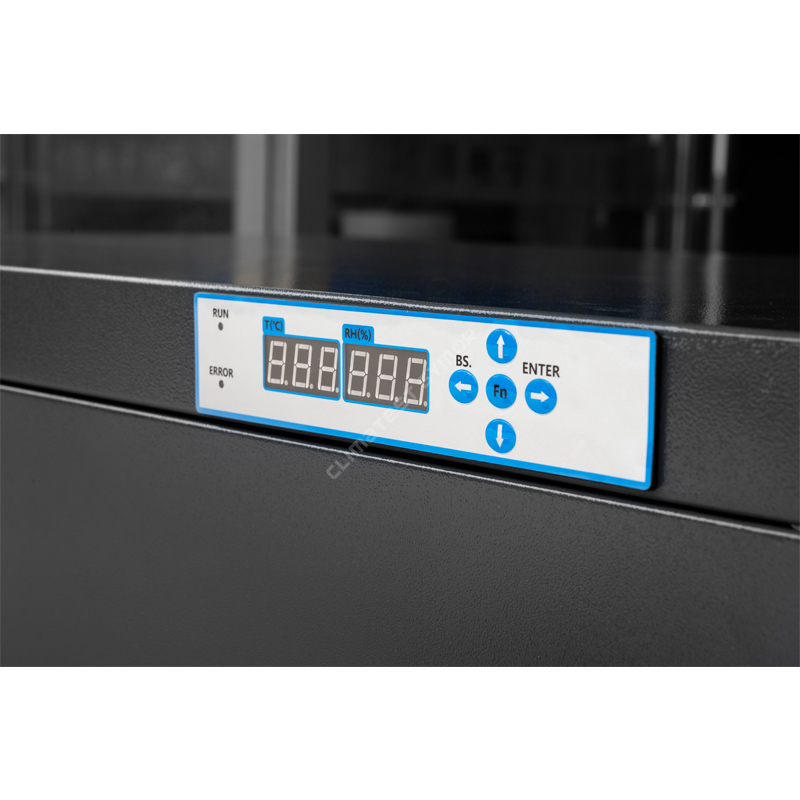

▸Digitalanzeige: Mikrocomputergesteuertes LED-HD-Display, benutzerfreundliche RH-Einstellung, Echtzeitüberwachung.
▸ESD-sicher: Oberflächen-Antistatikwiderstand 10⁵–10⁹ Ω.
▸Verstellbare Regale: Höhenverstellbar, passend für Komponenten unterschiedlicher Größe.
▸Speicherfunktion: Nach einem Stromausfall ist kein Zurücksetzen erforderlich.
▸Energieeffizient: Energiesparend und gleichzeitig hochwirksame Feuchtigkeitskontrolle.
Wie entfeuchtet man?
Das Entfeuchtungsprinzip eines Trockenschranks mit niedriger Luftfeuchtigkeit < 1 % RH ist „physikalische Adsorption über Molekularsiebe + zyklische Regeneration“ (die zuverlässigste Methode). Der normale TE-Kühltrockenschrank kann eine so extrem niedrige Luftfeuchtigkeit nicht erreichen.
Adsorptionsprozess: Als Adsorptionsmaterial im Schrank werden Molekularsiebe verwendet; Diese Siebe verfügen über ein riesiges Netzwerk nanoskaliger Mikroporen, die Wassermoleküle aus der Luft absorbieren – ähnlich wie ein Schwamm, der Wasser aufnimmt. Ein Ventilator saugt feuchte Luft in die Trockeneinheiten, wo Wassermoleküle einer physikalischen Adsorption unterliegen und die getrocknete Luft anschließend in das Innere des Schranks zurückgeführt wird.
RegenerationVerfahren:Sobald das Molekularsieb die Adsorptionssättigung erreicht, leitet das System automatisch eine sanfte Erwärmung bei niedriger Temperatur ein, um die adsorbierten Wassermoleküle in Wasserdampf umzuwandeln, der dann aus dem Gehäuse ausgestoßen wird. Dadurch stellt das Molekularsieb seine Fähigkeit zur Feuchtigkeitsaufnahme wieder her.
<1 % relative Luftfeuchtigkeit Trockenschränke zur Steuerung niedriger Luftfeuchtigkeit verwenden fortschrittliche Technologie, einschließlich in der Schweiz importierter relativer Luftfeuchtigkeit (RH) und Temperatursensoren, um eine präzise Steuerung und Überwachung der Innenumgebung zu gewährleisten. Die Genauigkeit des Feuchtigkeitssensors beträgt +/-2 % rF. Durch die Aufrechterhaltung einer stabilen Umgebung mit geringer Luftfeuchtigkeit schützen Trockenschränke empfindliche Gegenstände wirksam vor den schädlichen Auswirkungen von Feuchtigkeit wie Korrosion, Schimmel und Zersetzung.
Trockenschränke zur Kontrolle niedriger Luftfeuchtigkeit in SMT-Bauweise
In der SMT-Industrie (Surface Mount Technology) besteht die Hauptanwendung von Trockenschränken mit <1 % relativer Luftfeuchtigkeit in der speziellen Verwaltung und Steuerung von feuchtigkeitsempfindlichen Bauteilen (MSDs), um sicherzustellen, dass diese vor dem Reflow-Löten absolut trocken bleiben, und so Schäden an Bauteilen durch den „Popcorn-Effekt“ zu verhindern.
|
Normale Lagerung |
Reflow-Prozess |
||
|
|
|
|
|
|
Feuchtigkeit aus der Umgebung dringt in die Verpackungen ein. |
Beim Erhitzen erhöht sich der Wasserdampfdruck, wodurch sich Stumpf und Harz trennen. |
Der Wasserdampf dehnt sich unter Erhitzung weiter aus und bläst die Pakete auf. |
Der Wasserdampf zerbricht die Verpackungen, was zu Mikrorissen führt. |
Die Bodenlebensdauer bezieht sich auf die maximal zulässige Zeit, die ein MSD (Moisture-Sensitive Device) in einer Standard-Werksumgebung (≤ 30 °C / 60 % relative Luftfeuchtigkeit) verbleiben kann, nachdem es aus seinem Feuchtigkeitsbarriere-Vakuumbeutel entfernt wurde, während es immer noch sicher für die Platzierung und das Reflow-Löten bleibt.
Anwendungsmethode: Sobald Komponenten der MSL-Stufe 4–6 aus ihren Vakuumbeuteln entfernt wurden und die Montage- und Reflow-Lötprozesse nicht innerhalb der angegebenen Standzeit abgeschlossen sind, müssen sie sofort in einen Trockenlagerschrank mit <1 % relativer Luftfeuchtigkeit gelegt werden. In dieser Umgebung mit extrem niedriger Luftfeuchtigkeit von <1 % relativer Luftfeuchtigkeit wird der Feuchtigkeitsaufnahmeprozess der Komponenten praktisch „angehalten“ und die verbleibende Bodenlebensdauer wird nicht mehr verbraucht. Der Trockenschrank realisiert kein Vorbacken, sondern kann direkt zur Verwendung auf die Linie geladen werden, wodurch die Produktionseffizienz erheblich gesteigert wird.
Echtzeit-Luftfeuchtigkeitsprofil(Umgebungsfeuchtigkeit 60 % RH, keine Last):

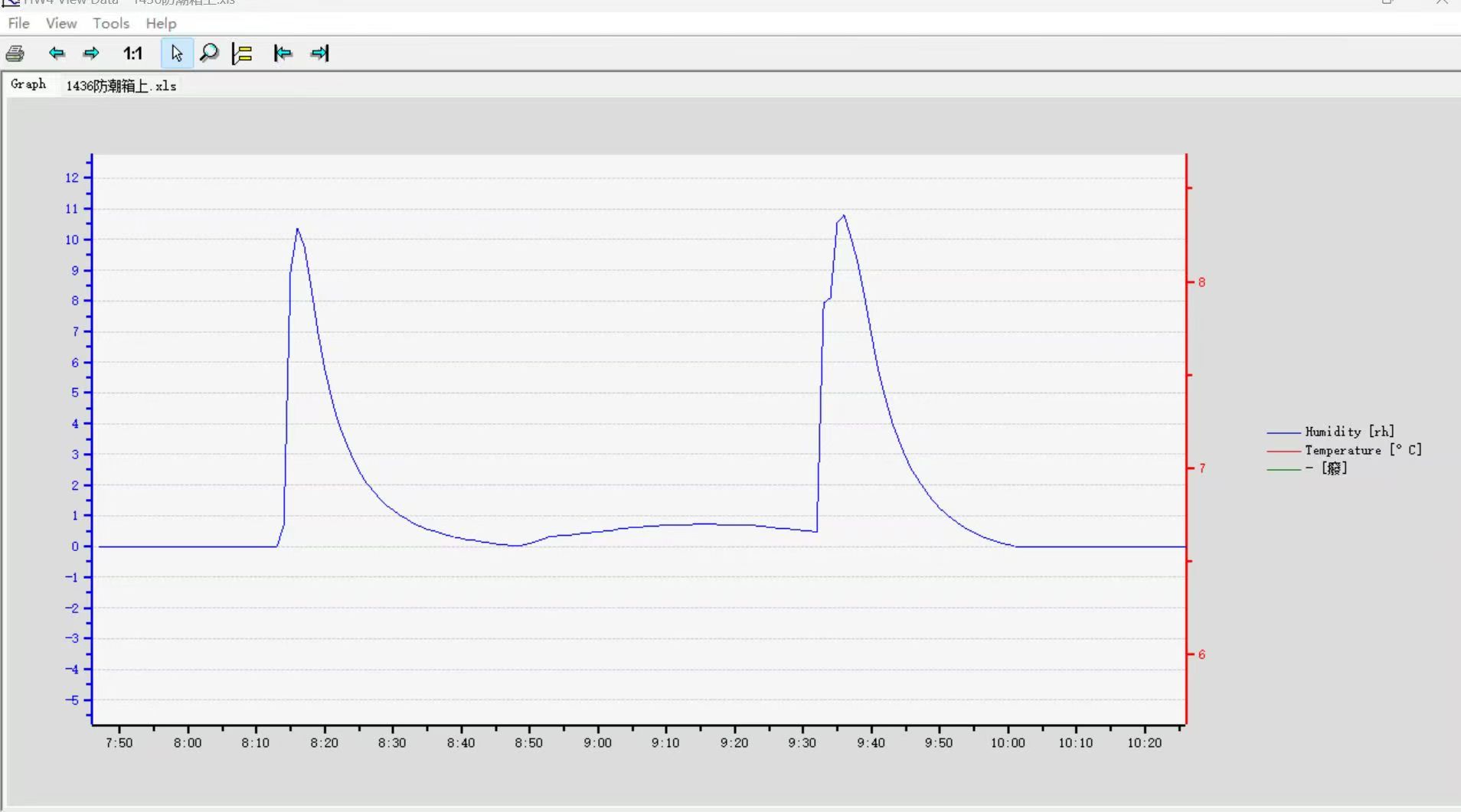

Öffnen Sie die Tür jedes Mal für 30 Sekunden und schließen Sie sie dann:

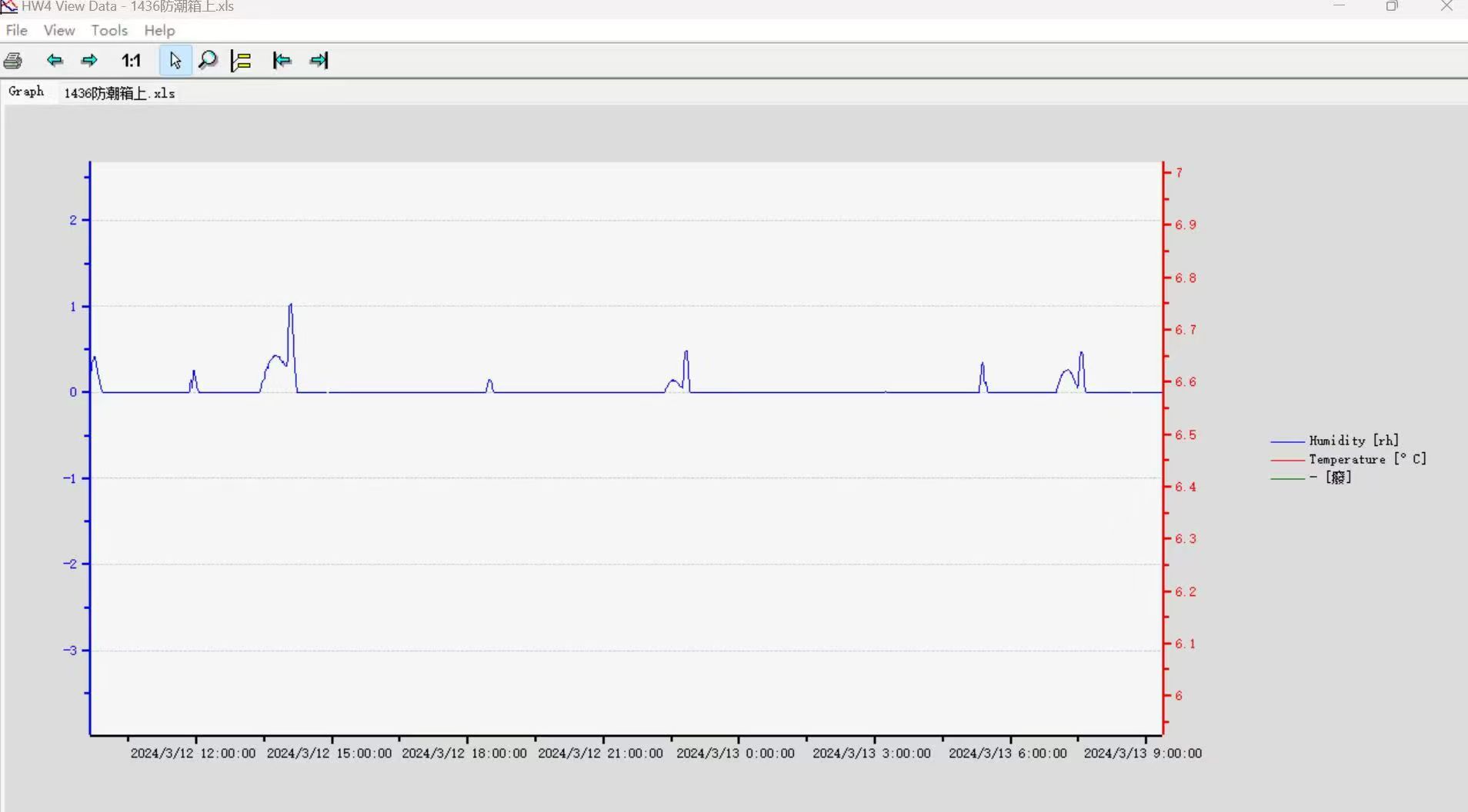

Langzeitlagerung ohne Öffnen der Tür:
Echtzeit-Feuchtigkeitsmessung vor dem Versand
Wir verwenden ein hochpräzises Rotronics-Hygrometer, um den Trockenschrank mit <1 % relativer Luftfeuchtigkeit vor dem Versand erneut zu messen und ein Kalibrierungszertifikat auszustellen. Wir testen jeden Schrank sorgfältig und stellen sicher, dass alles gut funktioniert, nachdem er beim Kunden angekommen ist. Dies liegt auch in unserer Verantwortung. Symor kümmert sich um die Qualitätskontrolle und um die Rückmeldungen der Kunden zu unseren Trockenschränken. Wir glauben, dass dies der Grund ist, warum viele Kunden Nachbestellungen aufgeben.
Unterschied zwischen Trockenschränken mit niedriger Luftfeuchtigkeit und Stickstoffschränken:
▸Trockenschränke mit niedriger Luftfeuchtigkeit verwenden Trockeneinheiten zur Entfeuchtung, keine Verbrauchsmaterialien, keine Ersatzteile, sie nehmen Feuchtigkeit auf und geben sie automatisch nach außen ab.
▸Stickstoffspülschränke verwenden Stickstoffgas, um eine Lagerung mit niedriger Luftfeuchtigkeit und niedrigem Sauerstoffgehalt zu erreichen. N2-Gas ist ein Verbrauchsmaterial.
<1 % RH. Trockenschränke mit niedriger Luftfeuchtigkeit: Anwendung
▸Halbleiter- und Elektronikfertigung:
. Wafer/Chips/BGAs/PCBs: Für feuchtigkeitsempfindliche Komponenten mit einem Moisture Sensitivity Level (MSL) von 2a bis 5a, verhindert den „Popcorn-Effekt“ (innere Rissbildung), der durch die schnelle Verdampfung der inneren Feuchtigkeit beim Löten verursacht wird.
. Fotolacke/Flussmittel: Verhindert Leistungseinbußen aufgrund von Feuchtigkeitsaufnahme.
▸Präzisionsoptik und Instrumentierung
. Hochpräzise Linsen / beschichtete Optiken / Faserendflächen
Weitere Informationen zu Trockenschränken mit niedriger Luftfeuchtigkeitskontrolle unter 1 % RH finden Sie auf unserer Website www.climatestsymor.com oder senden Sie eine E-Mail an sales@climatestsymor.com. Wir werden Ihnen so schnell wie möglich antworten und freuen uns über eine mögliche Zusammenarbeit.
