A Kleine TemperaturtestkammerBietet genau die gleichen thermischen Stress-Screening-Funktionen wie eine bodenstehende Temperaturkammer, jedoch auf einer Stellfläche, die auf einen Tisch oder in ein überfülltes Labor passt.
Die Herausforderung besteht darin, dass „klein“ nicht gleichbedeutend mit „schwächer“ ist. Die kompakten Mini-Temperaturprüfkammern erreichen Temperaturanstiegsraten von 3 °C bis 5 °C pro Minute und verbrauchen dabei weniger als 1,5 kW Strom. Dieser Leitfaden bietet eine vollständige technische Aufschlüsselung der Spezifikationen kleiner Temperaturprüfkammern, einschließlich Leistungstabellen, mechanischer Struktur und praktischer Anwendungshinweise.
Technische Kernspezifikationen einer kleinen TemperaturprüfkammerBei der Bewertung von aKleine Temperaturtestkammer, Sie können sich nicht auf Marketing-Hypes verlassen. Professionelle Kunden fragen nach Daten. Nachfolgend finden Sie die Standardspezifikationen für leistungsstarke kompakte Temperaturprüfkammern mit einem Innenvolumen von 12 Litern bis 36 Litern – den gängigsten Größen für Tests auf Komponentenebene.
| Parameter | Standardsortiment | Technischer Hinweis |
| Internes Volumen | 12L / 22L / 36L | 12L eignet sich für die Prüfung einzelner Leiterplatten oder Batteriezellen. 36L bietet Platz für bis zu 3 Automobilsensoren gleichzeitig. |
| Innenmaße (B x T x H) | 310×230×200 mm (12L) bis 400 x 300 x 300 mm (36L) | Stellen Sie sicher, dass Ihr Prüfling (DUT) nicht mehr als 2/3 des Innenbereichs einnimmt, um die Luftzirkulation aufrechtzuerhalten. |
| Außenmaße (B x T x H) | 500×540×650 mm (12L) bis 640×730×920 mm (36L) | Die meisten Einheiten sind so konzipiert, dass sie auf Labortischen passen. |
| Nettogewicht | 60 kg bis 90 kg | Überprüfen Sie die Belastbarkeit Ihrer Werkbank. |
| Innenausbau | Edelstahl SUS 304 | Bietet Oxidationsbeständigkeit und ermöglicht eine einfache Reinigung |
| Außenbau | Pulverbeschichteter kaltgewalzter Stahl | Rostbeständige, stabile Eigenschaft |
Die Spezifikationen in dieser Tabelle bestimmen, ob Ihre kleine Temperaturtestkammer internationale Teststandards wie IEC 60068-2-1 (Kälte) und IEC 60068-2-2 (trockene Hitze) erfüllt.
| Parameter | Wert (Standardmodell) | Kritische Einsicht |
| Temperaturbereich | -40°C bis +130°C | -40 °C deckt 95 % der kommerziellen Elektroniktests ab. |
| Temperaturschwankungen | ± 0,5°C | Misst die Kurzzeitstabilität an einem einzelnen Sensorpunkt. |
| Temperaturgleichmäßigkeit | <2,0°C (@9 Punkte) | Keine Ladung |
| Heizrate | Durchschnittlich 2,0–3,0 °C/Minute | Von -40°C bis +85°C |
| Kühlrate | Durchschnittlich 1,0–2,0 °C/Minute | Von +85°C bis -40°C. Begrenzt durch Kompressorverdrängung bei niedrigen Temperaturen. |
| Temperaturauflösung | 0,1°C | Für die Stabilitätsprüfung von MEMS-Sensoren und Oszillatoren ist eine hohe Auflösung unerlässlich. |
A Kleine Temperaturtestkammerist normalerweise in Ihren vorhandenen Arbeitsablauf, Ihre Datensysteme und Ihre physische Umgebung integriert.
Luftzirkulationssystem

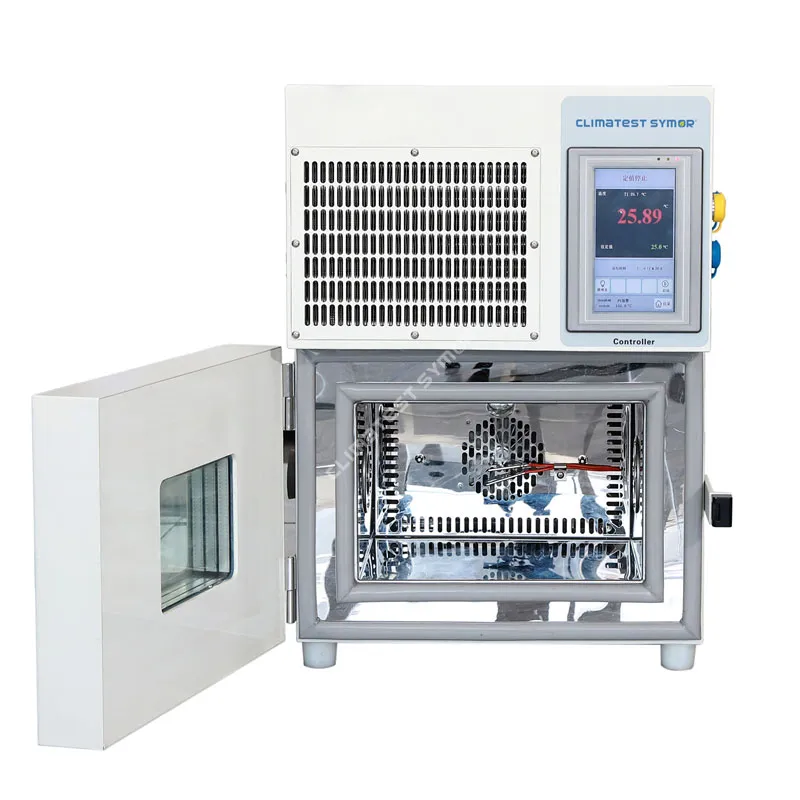

Alle modernen Kompaktkammern verwenden ein Umluftkonvektionsdesign. Ein an der Rückwand montierter Radialventilator saugt Luft über eine Lamellenheizung und eine Verdampferschlange und verteilt sie dann vertikal durch perforierte Seitenkanäle. Die Luftgeschwindigkeit sollte zwischen 1,5 m/s und 3,0 m/s liegen. Höhere Geschwindigkeiten verbessern die Gleichmäßigkeit, können aber kleine, leichte Proben schneller als mit der programmierten Rampenrate abkühlen.
Kabelanschluss und Zubehör

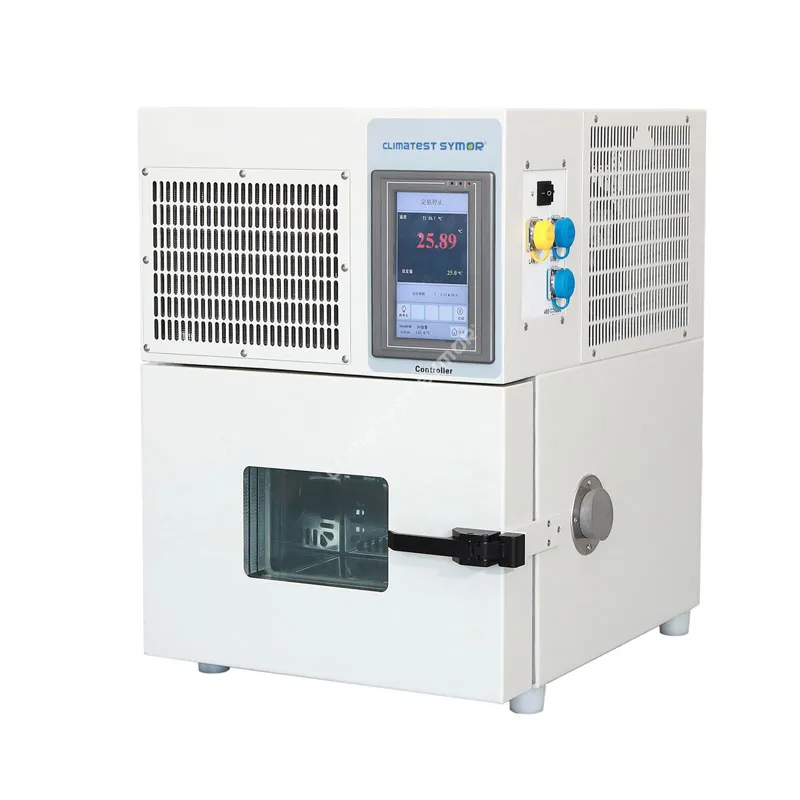

JederKleine Temperaturtestkammermuss über einen seitlichen Zugangsanschluss verfügen. Der Standarddurchmesser beträgt 50 mm (2 Zoll). Der Anschluss verfügt über einen Silikonkautschukstopfen, der die Kammerdichtung aufrechterhält und gleichzeitig den Durchgang von Drähten ermöglicht. Verwenden Sie bei DUTs mit Stromversorgung ausschließlich den Kabelanschluss – schließen Sie die Tür niemals an Kabeln.
Regale und Ladung

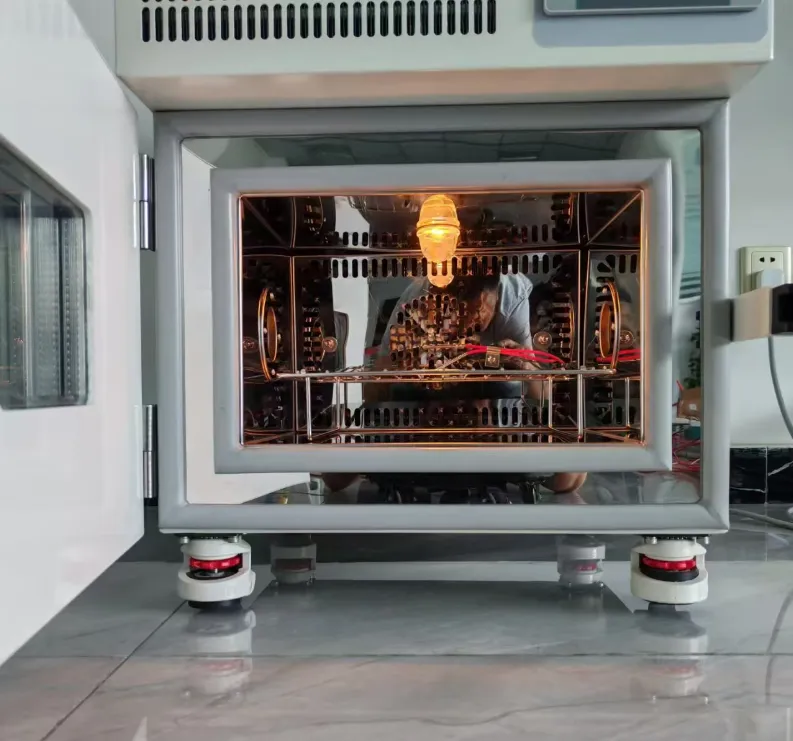

Die Standard-Minitemperaturkammer umfasst ein Edelstahlregal. Die maximale Belastung des Fachbodens liegt typischerweise zwischen 10 und 20 kg, wobei der untere Fachboden für die volle Kammerkapazität ausgelegt ist.
Die folgenden drei Fragen stellen die häufigsten technischen und betrieblichen Bedenken dar, die Laborleiter, Qualitätsingenieure und Beschaffungsspezialisten bei der Spezifikation einer kleinen Temperaturprüfkammer stellen.
1: Wie berechne ich die richtige Größe einer kleinen Temperaturtestkammer für meine Testproben?
Sie müssen sicherstellen, dass Ihre Probe nicht mehr als zwei Drittel des Innenvolumens einnimmt und dass sich keine Probe weniger als 10 cm von einer Innenwand entfernt befindet.
Die Ein-Drittel-Regel basiert auf der Luftströmungsdynamik. Wenn Sie sich beispielsweise für eine kleine 36-Liter-Temperaturprüfkammer entscheiden, sollte Ihr Gesamtprobenvolumen 24 Liter nicht überschreiten. Hier ist die schrittweise Berechnungsmethode:
. Messen Sie die Abmessungen Ihres Prüflings in Zentimetern: Länge x Breite x Höhe.
. Berechnen Sie das Einzelprobenvolumen in Litern: (L x B x H) / 1.000.
. Mit der Anzahl der Proben multiplizieren, um das Gesamtprobenvolumen zu erhalten.
Halten Sie außerdem Freiraum für die Luftzirkulation ein. Der Luftrückführungsplenum befindet sich normalerweise an der Rückwand. Wenn dies mit einer zu großen Probe blockiert wird, führt dies zu einer starken Temperaturverzerrung. Um zuverlässige Ergebnisse zu erzielen, verwenden Sie immer die mitgelieferten perforierten Regale und stapeln Sie die Proben niemals direkt auf dem Kammerboden.
2: Wie führe ich einen Temperaturgleichmäßigkeitstest (Mapping) an meiner kleinen Temperaturtestkammer durch?
Sie benötigen einen kalibrierten Mehrkanal-Datenlogger mit mindestens 9 PT100-Sensoren
Hier ist die professionelle Methode:
. 9 PT100-Temperatursensor, kalibriert auf ±0,3 °C Genauigkeit
. Datenlogger mit einer Abtastrate von 50 ms bis 1 Sekunde
. Kammerbefestigung oder Gitterrost (nichtmetallisch, um Wärmeleitung zu vermeiden)
Testablauf:
1. Platzieren Sie die 9 Sensoren an folgenden Stellen in der leeren Kammer:
. 8 Ecken (jeweils innerhalb von 50 mm von der Wand entfernt).
. Geometrisches Zentrum
2.Stellen Sie die Kammer auf die drei gewünschten Sollwerte ein: -40 °C, +25 °C und +85 °C
3. Lassen Sie bei jedem Sollwert 30 Minuten Stabilisierung (Einweichzeit) zu.
4. Protokollieren Sie die Temperaturdaten für jeden Sollwert 30 Minuten lang.
5. Berechnen Sie die Gleichmäßigkeit wie folgt: (Höchste gemessene Temperatur unter 9 Punkten) minus (Niedrigste gemessene Temperatur unter 9 Punkten).
Bestehenskriterien: Für eine hohe QualitätKleine TemperaturtestkammerDie Gleichmäßigkeit sollte ≤2,0°C betragen. Wenn Ihre Kammer eine gleichmäßige Temperatur von 3,0 °C überschreitet, prüfen Sie, ob der Lüfter blockiert ist, die Heizung ausgefallen ist oder die Kältemittelfüllung zu niedrig ist. Führen Sie diesen Test jährlich und nach jedem Umzug der Kammer durch.
