Für Forschungslabore, Qualitätskontrollabteilungen und Forschungs- und Entwicklungsteams ist dieTisch-Temperaturprüfkammerstellt die erste Verteidigungslinie gegen Produktausfälle dar. Im Gegensatz zu begehbaren Prüfkammern bieten Tischgeräte eine kompakte Stellfläche. Unabhängig davon, ob Sie elektronische Komponenten, Leiterplatten, Batteriezellen oder Mobiltelefone testen, ist das Verständnis der technischen Spezifikationen entscheidend für die Generierung wiederholbarer und überzeugender Daten.
Dieser Leitfaden bietet eine umfassende und detaillierte Analyse der Spezifikationen, Betriebsmerkmale und Einkaufsrichtlinien.
Bei der Bewertung von aTisch-TemperaturprüfkammerKäufer konzentrieren sich oft ausschließlich auf die minimalen und maximalen Temperaturgrenzen. Um Sie bei der Auswahl zu unterstützen, haben wir die Standardspezifikationen für eine leistungsstarke, programmierbare Temperaturprüfkammer zusammengestellt. Die folgenden Daten stellen den Branchenmaßstab für Geräte mit einem Fassungsvermögen von 22 bis 36 Litern dar – den optimalen Wert für Labortischgeräte.
| Parameter | Standardspezifikation | Technischer Einblick |
| Internes Volumen | 12L / 22L / 36L (wählbar) | 12L ist ideal für PCB-Tests; 22L und 36L bieten Platz für Akkupacks oder größere Baugruppen. |
| Innenmaße (BxTxH) | 310×230×200 mm (12L) bis 400 x 300 x 300 mm (36L) | Stellen Sie sicher, dass die Regale beladen sind und die Luftzirkulation frei ist. Packen Sie Proben nicht über 3/2 des Innenvolumens ein. |

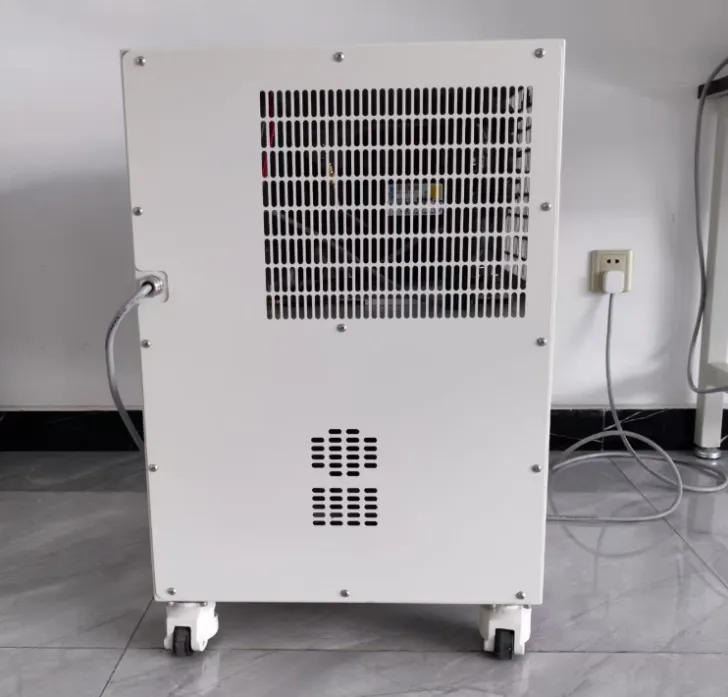

| Außenmaße (BxTxH) | 500×540×650 mm (12L) bis 640×730×920 mm (36L) | Zur Belüftung sind an den Seiten 30 cm Abstand erforderlich |
| Nettogewicht | 60 kg bis 90 kg | Entscheidend für die Tischbewertung. Stellen Sie sicher, dass Ihre Werkbank der statischen Belastung und dynamischen Vibrationen standhalten kann. |
| Innenmaterial | Edelstahl SUS304 (gebürstet/spiegelnd) | Bietet Rostbeständigkeit und hohes Reflexionsvermögen für eine gleichmäßige Temperaturverteilung. |
Dies ist das Herzstück der Temperaturtestkammer. Die Zahlen auf dem Datenblatt müssen mit der realen Physik übereinstimmen. Achten Sie auf die Bedingungen „Leerlauf“ und „Beladen“.
| Parameter | Standardspezifikation | Technischer Einblick |
| Temperaturbereich | -40 °C bis +130 °C (Erweiterte Optionen: -20 °C bis +130 °C) | -40 °C ist für die meisten kommerziellen Elektronikgeräte ausreichend. |
| Temperaturschwankungen | ± 0,5 °C | Stellt die kurzfristige Stabilität an einem einzelnen Kontrollpunkt dar. Unverzichtbar für statische Belastungstests. |
| Temperaturgleichmäßigkeit | <2,0 °C | Misst die Temperaturschwankung an 9 Punkten im leeren Arbeitsbereich. |
Die Zuverlässigkeit wird maßgeblich durch das „Goldene Dreieck“ bestimmt: Kompressor, Steuerung und Luftstrom.
| Parameter | Standardspezifikation | Technischer Einblick |
| Kühlrate | 1,0 °C/min bis 3,0 °C/min (+85°C bis -40°C) | Durchschnittlicher Tarif, keine Ladung |
| Heizrate | 3,0 °C/min bis 5,0 °C/min (-40 °C bis +85 °C) | Nichrome-Heizungen sorgen für trockene, reaktionsfähige Wärme. Schnellere Belastungstests für die Isolierung Ihres Prüflings. |
| Kompressor | Hermetisch oder rotierend (Französisch Tecumseh / Copeland) | Hermetic ist für den Laborgebrauch leiser; Rotary ist für industrielle Zyklen langlebiger. |
| Kältemittel | R449A, R448A (geringes GWP), R404A | Die EU-F-Gas-Vorschriften sehen den Ausstieg aus Gasen mit hohem Treibhauspotenzial vor. Stellen Sie sicher, dass die örtlichen Umweltgesetze eingehalten werden. |
| Luftzirkulation | Zentrifugaler Schirokko-Lüfter | Erzeugt ein Zwangsluftkonvektionsfeld. |
SymorTischgeräte für Temperaturtestkammern haben sich von einfachen Thermostaten zu hochentwickelten Datenerfassungsplattformen entwickelt.
Der Controller ist das Gehirn des Betriebs.
Der programmierbare Controller

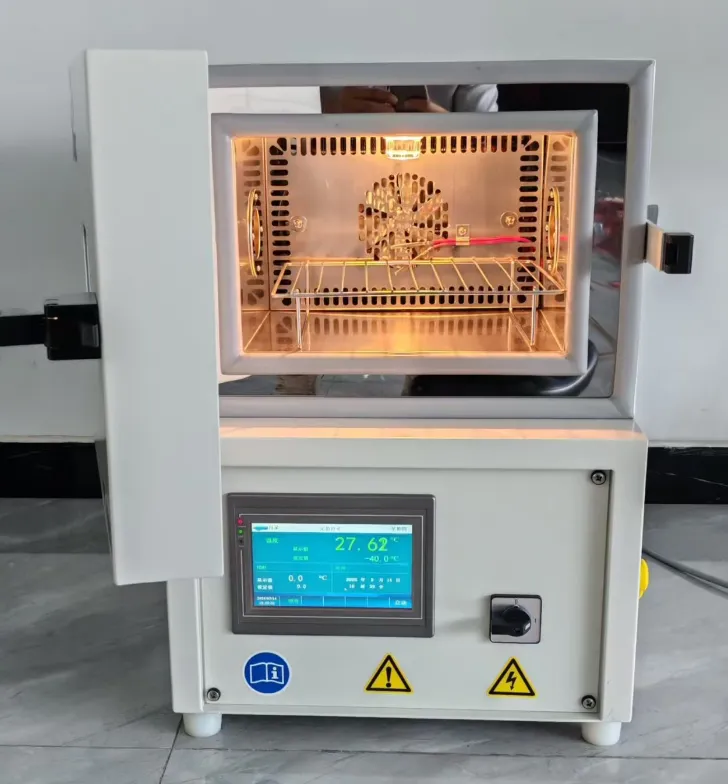

Tisch-TemperaturprüfkammernVerwenden Sie einen programmierbaren 7-Zoll-LCD-Touchscreen-Controller.
Programmkapazität: Mindestens 120 Segmente mit 999 Wiederholungszyklen.
Kommunikation: Standard-RS-232-, RS-485- und Ethernet-Konnektivität (RJ-45).
Verlaufsdatenexport: Download-Unterstützung für USB-Flash-Laufwerke. Die Daten sollten ohne proprietäre Formatierung direkt nach Excel (.csv oder .xls) exportiert werden.
Unabhängiger Übertemperaturschutz: Ein separater mechanischer Begrenzer, der die Stromversorgung der Heizung unterbricht, wenn der Hauptregler ausfällt.
Kälteüberlastung: Hochdruckschalter und Thermorelais zum Schutz des Kompressors.
Kabelanschlüsse: Ein Standard-Kabelloch mit Φ 50 mm (mit Silikonstopfen) an der Seite ermöglicht Ihnen den Stromanschluss an Ihr Testmuster (Live-Lastüberwachung).
Ja, Sie können unter Strom stehende Produkte testen, aber Sie müssen die „Wärmebelastung“ berücksichtigen.
Wenn Ihr Produkt in der Kammer eingeschaltet wird, gibt es Energie in Form von Wärme ab. Dies bedeutet zusätzliche „Arbeit“ für das Kühlsystem der Kammer, insbesondere wenn Sie versuchen, eine sehr niedrige Temperatur (z. B. -40 °C) aufrechtzuerhalten.
Hier ist der professionelle Ansatz:
1. Berechnen Sie die Last: Bestimmen Sie die Wattzahl Ihres zu testenden Geräts (DUT). Als allgemeine Faustregel gilt, dass pro 100 Watt DUT-Wärme die Wärmebelastung des Systems um 1 °C steigt.
2. Leistungsminderungskurven: Die meisten Hersteller stellen ein Diagramm zur „Live Load Capacity“ zur Verfügung. Bei +23 °C könnte eine Kammer beispielsweise 1000 W bewältigen, bei -40 °C sinkt diese jedoch auf 250 W.
3. Anschluss: Verwenden Sie immer den speziellen seitlichen Kabelanschluss (Φ 50 mm), um Ihre Stromkabel zum Prüfling zu führen. Quetschen Sie niemals Kabel in der Türdichtung, da dies die Luftdichtheit beeinträchtigt und zu starker Vereisung führt.
Temperaturgleichmäßigkeitsspezifikationen (z. B. ±1,0 °C) werden typischerweise unter „Leerlauf“-Bedingungen gemessen. Sobald Sie Proben hineinlegen, wirken diese als Wärmebarrieren. Die Luft muss die Proben umströmen, um sie zu erwärmen oder zu kühlen. Wenn Sie die Kammer zu mehr als 30–40 % ihres Gesamtvolumens füllen, blockieren Sie den Luftstrom vom Radialventilator.
Die Lösung: Lassen Sie um den Lüftereinlass einen Abstand von mindestens 10 cm (normalerweise oben oder hinten). Verwenden Sie perforierte Regale, um eine vertikale Luftzirkulation zu ermöglichen.
Kühlkörpereffekt: Wenn Ihre Proben aus dickem Metall (Aluminium oder Stahl) bestehen, haben sie eine hohe thermische Masse. Sie erwärmen und kühlen langsamer als die Luft, wodurch eine vorübergehende Abweichung (Verzögerung) entsteht. Die Steuerung korrigiert dies während der Haltezeit.
Sie sollten Ihre Kammer mindestens alle 12 Monate oder gemäß den Standards ASTM E220 / ISO 17025 kalibrieren. Die Kalibrierung ist nicht verhandelbar, wenn Sie die Konformität mit FDA (Medizingeräte), FAA (Luftfahrt) oder Automotive (IATF 16949) prüfen.
Der Prozess: Ein zertifizierter Techniker platziert einen „Datenlogger“ mit 9 bis 15 Thermoelementen an bestimmten Stellen (Ecken und Mitte) des leeren Arbeitsbereichs.
Was gemessen wird: Sie testen die Gleichmäßigkeit (Differenz zwischen dem heißesten und kältesten Punkt), die Fluktuation (Stabilität über die Zeit) und die Genauigkeit (wie nah der Messwert an einem NIST-rückverfolgbaren Standard liegt).
Interne Kontrollen: Führen Sie täglich eine „Zwei-Punkte-Prüfung“ mit einem Eisbad (0 °C) und kochendem Wasser (100 °C) mit einer tragbaren Referenzsonde durch, um sicherzustellen, dass die Kammer zwischen den jährlichen Zertifizierungen nicht abweicht.
