Climatest Symor® bietet feuchtigkeitsgesteuerte Trocken- und Lagerschränke, das hochmoderne Herstellungsverfahren zusammen mit der patentierten Entfeuchtungstechnologie hilft uns, zahlreiche Kunden weltweit zu gewinnen, Climatest Symor® liefert High-End-SMT-Trockenschränke mit feuchtigkeitsgesteuerter Lagerung zu jeweils wettbewerbsfähigen Preisen SMT-Trockenschrank-Feuchtigkeitskontrollspeicher werden mit einer zweijährigen Garantie geliefert.

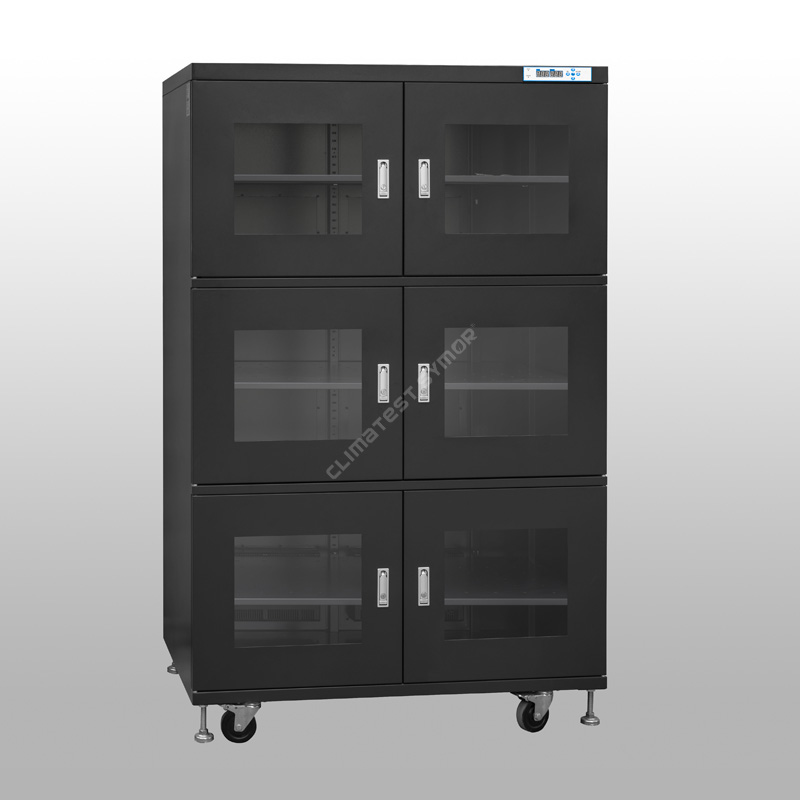

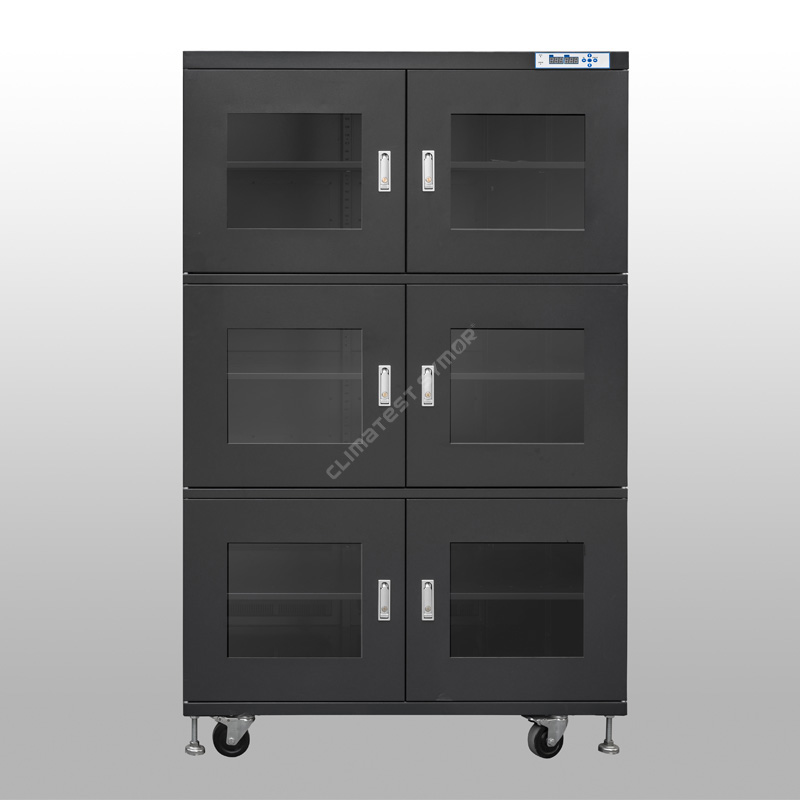

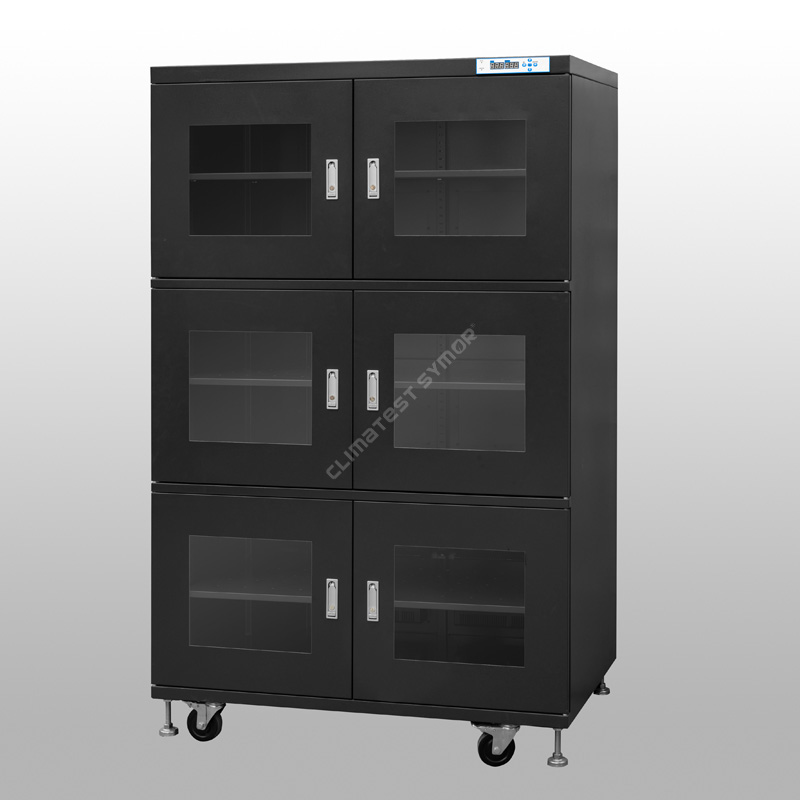

Modell: TDC1436F-6
Fassungsvermögen: 1436 l
Feuchtigkeit:<10%RH Automatic
Wiederherstellungszeit: max. 30 min nach offener Tür 30 Sekunden dann geschlossen. (Umgebung 25 ° 60 % relative Luftfeuchtigkeit)
Regale: 5St
Farbe: Dunkelblau, ESD-sicher
Innenmaß: B1198*T682*H1723 MM
Außenmaße: B1200*T710*H1910 MM
Beschreibung
Klimast Symor® feuchtigkeitsgesteuerte Trocken- und Lagerschränke, geeignet für die Lagerung von SMT-Elementen, Leiterplatten, IC-Gehäusen, SMD-Bändern, Rollen und Bändern, Kristallen und optischen Linsen bei niedriger Luftfeuchtigkeit Trocken- und Lagerschränke entsprechen dem IPC/JEDEC J-STD-033-Standard.
Spezifikation
Mode # mit F: ESD-Funktion, dunkelblaue Farbe.
Modus # ohne F: Keine ESD-Funktion, cremefarbene Farbe
Modell |
Kapazität |
Innenmaß (B×T×H, mm) |
Außenmaß (B×T×H, mm) |
Durchschnittliche Leistung (W) |
Bruttogewicht (KG) |
max. Belastung/Regal (KG) |
TDC98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDC98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDC160 |
160L |
446*422*848 |
448*450*1010 |
8 |
43 |
50 |
TDC160F |
160L |
446*422*848 |
448*450*1010 |
8 |
43 |
50 |
TDC240 |
240L |
596*372*1148 |
598*400*1310 |
8 |
57 |
50 |
TDC240F |
240L |
596*372*1148 |
598*400*1310 |
8 |
57 |
50 |
TDC320 |
320L |
898*422*848 |
900*450*1010 |
8 |
70 |
80 |
TDC320F |
320L |
898*422*848 |
900*450*1010 |
8 |
70 |
80 |
TDC435 |
435L |
898*572*848 |
900*600*1010 |
8 |
82 |
80 |
TDC435F |
435L |
898*572*848 |
900*600*1010 |
8 |
82 |
80 |
TDC540 |
540L |
596*682*1298 |
598*710*1465 |
8 |
95 |
80 |
TDC540F |
540L |
596*682*1298 |
598*710*1465 |
8 |
95 |
80 |
TDC718 |
718L |
596*682*1723 |
598*710*1910 |
8 |
105 |
80 |
TDC718F |
718L |
596*682*1723 |
598*710*1910 |
8 |
105 |
80 |
TDC870 |
870L |
898*572*1698 |
900*600*1890 |
10 |
130 |
100 |
TDC870F |
870L |
898*572*1698 |
900*600*1890 |
10 |
130 |
100 |
TDC1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
20 |
189 |
100 |
TDC1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
20 |
189 |
100 |
TDC1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
20 |
189 |
100 |
TDC1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
20 |
189 |
100 |
Feature

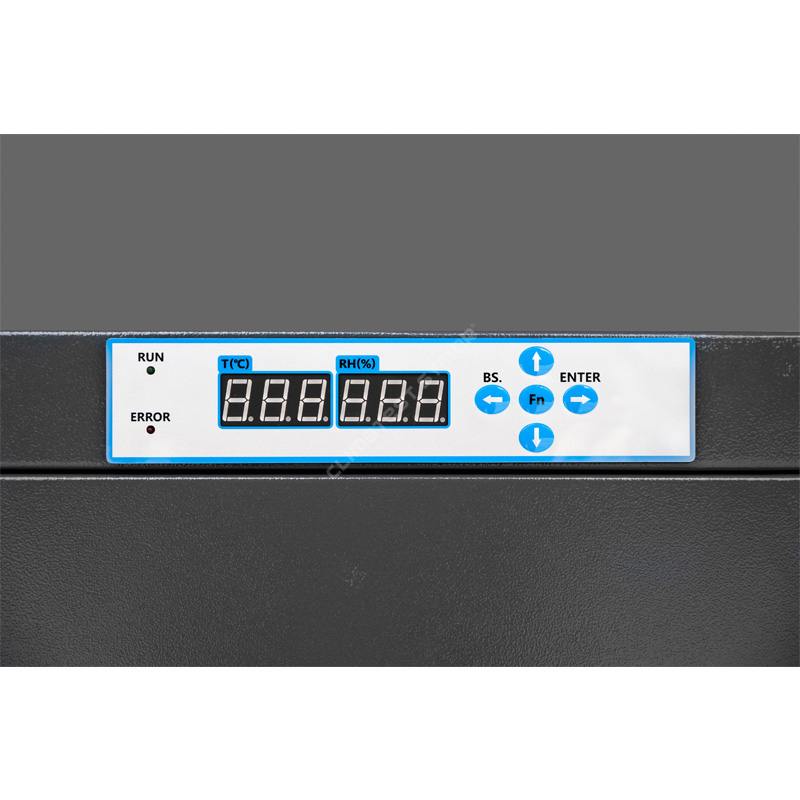

· Nimmt den ursprünglich aus der Schweiz importierten Feuchtigkeits- und Temperatursensor an.
-Dies gewährleistet eine hohe Genauigkeit bei der Verwendung, die feuchtigkeitsgesteuerten Trocken- und Aufbewahrungsschränke haben eine Speicherfunktion, keine Notwendigkeit, nach einem Stromausfall neu eingestellt zu werden.
·Hergestellt aus 1,2 mm starkem, verzinktem Stahl, mit USA DuPont ESD-Lackierung.
-Verstärktes Strukturdesign, hervorragende Tragfähigkeit, Oberflächenbehandlung mit 18 Lackiervorgängen, der statische Widerstandswert entspricht 106 -108Ω, auch mit starker Korrosionsbeständigkeit.
·3,2-mm-Hochleistungsfenster aus gehärtetem Glas für eine bessere Beobachtung.

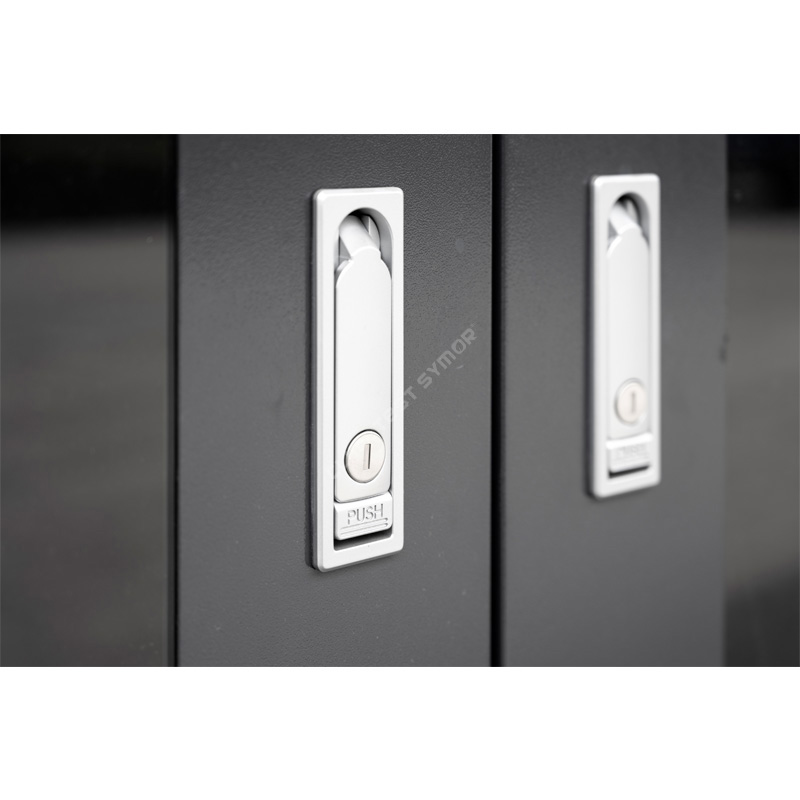

- Flachdruck-Zinklegierungsschloss mit perfekter Luftdichtheit und Diebstahlschutzfunktion. Diese feuchtigkeitsgesteuerten Trocken- und Aufbewahrungsschränke verfügen über eine hervorragende Versiegelungsleistung.
·Mit Speicherfunktion, kein Zurücksetzen nach Stromausfall erforderlich.
-Die feuchtigkeitsgesteuerten Trocken- und Aufbewahrungsschränke können den letzten Einstellwert nach dem Ausschalten automatisch speichern, ohne dass eine erneute Einstellung erforderlich ist.
·Leistungsstarkes Trockengerät mit einer voraussichtlichen Lebensdauer von +15 Jahren.
- Die feuchtigkeitsgesteuerten Trocken- und Lagerschränke verwenden eine 4A-Molekularsieb-Trockeneinheit, die fortschrittlichste Technik, sie kann automatisch regeneriert werden, kein Austausch erforderlich.
·Universalrollen unten eingebaut, ESD-sicher.
- Verstärkte PU-Rollen sind an der Unterseite der feuchtigkeitsgesteuerten Trocken- und Lagerschränke installiert, zwei vorne mit Bremsen zum einfachen Bewegen und Stoppen.
Was ist Climatest Symor® feuchtigkeitsgesteuerte Trocken- und Lagerschränke?
Klimast Symor® feuchtigkeitsgesteuerte Trocken- und Lagerschränke, ist ein Gehäuse mit elektronischer Feuchtigkeitsregelung, das automatisch einen stabilen Wert der relativen Luftfeuchtigkeit (RH) aufrechterhält. Die feuchtigkeitsgesteuerten Trocken- und Lagerschränke sind in verschiedenen Größen und Formen erhältlich und können eine Umgebung mit einer niedrigen Luftfeuchtigkeit von <10% RH halten Zuverlässig, mit genauer RH-Steuerung, schließen Sie einfach an Ihre Stromversorgung an und stellen Sie den RH-Wert am LED-Controller ein, es funktioniert automatisch.
Wie wirken sich feuchtegeregelte Trocken- und Lagerschränke auf die SMT-Fertigung aus?
MSL-Komponenten, wie IC, BGA, PCB, sind sehr feuchtigkeitsempfindlich, diese Komponenten haben strenge Anforderungen an die Lagerumgebung, im Gegensatz zu den zivilen feuchtigkeitsfesten Trockenboxen können die feuchtigkeitsgesteuerten Trocken- und Lagerschränke einen sehr niedrigen Feuchtigkeitswert erreichen, Die Entfeuchtungs- und Wiederherstellungsgeschwindigkeit ist superschnell, die gesamten Schränke sind ESD-sicher.
Während des Reflow-Prozesses dringen Spuren von Feuchtigkeit in die IC-Gehäuse ein, der Feuchtigkeitsdruck steigt durch Erwärmung, die absorbierte Feuchtigkeit dehnt sich schnell im Inneren aus, dies führt zu unsichtbaren Schäden, wie Verdrahtungsfehlern, Popcorn und Mikrorissen, sogar zu Rissen an der Oberfläche, diese Defekte sind im Anfangsstadium nicht leicht zu erkennen, aber diese unsichtbaren potenziellen Probleme kommen auf den Markt, dann werden Fakultätsprodukte zurückgegeben und Beschwerden folgen.
Normale Lagerung |
Reflow-Prozess |
||
|
|
|
|
Feuchtigkeit aus der Umgebung dringt in die Verpackungen ein. |
Während des Erhitzens steigt der Wasserdampfdruck, der Matrize und Harz trennt. |
Der Wasserdampf dehnt sich beim Erhitzen weiter aus und sprengt die Verpackungen. |
Der Wasserdampf bricht die Verpackungen, was zu Mikrorissen führt. |
Feuchtigkeitsgeregelte Trocken- und Lagerschränke können <10 % relative Luftfeuchtigkeit aufrechterhalten, wodurch das Risiko von Fehlern durch unsachgemäße Lagerung während des Montageprozesses effektiv beseitigt wird. Der IPC/JEDEC J-STD-033-Standard spezifiziert den Standard für Handhabung, Verpackung, Versand und Verwendung von Feuchtigkeit /Reflow Sensitive Surface Mount Devices.“ erfordert eine Lagerung bei niedriger Luftfeuchtigkeit für feuchtigkeitsempfindliche Komponenten.
Warum brauchen Sie feuchtegeregelte Trocken- und Lagerschränke, um SMD zu lagern?
MSD-Geräte sind im Allgemeinen integrierte Schaltkreise, die aus verschiedenen Komponenten bestehen, diese Komponenten werden durch Paste zusammengebaut, dies führt zwangsläufig zu Lücken zwischen den Komponenten, die Lücken sind der Hauptfaktor für MSD-Feuchtigkeit, Feuchtigkeit dringt ein und allmählich in die SMD, wenn die Penetration erreicht Bis zu einem gewissen Grad wird SMD feucht und fällt aus.
MSD-Lagerung mit niedriger Luftfeuchtigkeit zielt darauf ab, die Lebensdauer der SMD-Werkstatt zu kontrollieren, feuchtigkeitsgesteuerte Trocken- und Lagerschränke bieten eine effektive Lagerlösung, die Leistung der feuchtigkeitsgesteuerten Trocken- und Lagerschränke bestimmt den SMD-Lagerungseffekt, ein professioneller feuchtigkeitsgesteuerter Trocken- und Lagerschrank sollte niedrig sein Feuchtigkeit, antistatische und schnelle Entfeuchtungsfunktionen.
Der SMD-Level bestimmt den erforderlichen Feuchtigkeitsgrad. In der aktuellen SMD-Ebene beträgt die üblicherweise verwendete Lagerfeuchtigkeit 20 %, 10 % und 5 % relative Luftfeuchtigkeit.
Klimast Symor® feuchtigkeitsgesteuerte Trocken- und Lagerschränke nehmen die in die Schweiz importierte Temperatur an. & RH-Sensor, der Fehler beträgt +/- 2% RH, mit hoher Präzision und hoher Stabilität, Feuchtigkeit ist einstellbar, Luftdichtheit ist ausgezeichnet.
Anwendung von feuchtegesteuerten Trocken- und Lagerschränken
Feuchtigkeitsgeregelte Trocken- und Lagerschränke sind in der Elektronik-/Halbleiterfertigungsindustrie unerlässlich, es ist die OPTIMALE Lagerlösung für:
â» Leiterplattenbestückung, IC-Chips, LED, SMD, SMT, Tape & Reels, Leiterplatten (PWB), Polymidfolie, Feeder.
â» Kondensatoren, Keramikteile, Stecker, Schalter, Schweißbalken.
â» Teilmontierte MSL-Komponenten.
â» Feuchtigkeitsabsorbierende Materialien wie Epoxid, Harze, Klebstoffe.
Außerdem haben Reinräume sehr strenge Hygieneanforderungen, die Standardmodelle passen nicht, Climatest Symor®. liefert auch Trockenschränke aus Edelstahl (SS) und Stickstoffschränke aus Edelstahl (SS), beide werden gemäß den spezifischen Anforderungen des Kunden angepasst.
<10% RH Entfeuchtungsgeschwindigkeit der Serie:
Öffnen Sie die Tür 30 Sekunden lang und schließen Sie sie dann, die Luftfeuchtigkeit wird innerhalb von 30 Minuten auf <10 % relative Luftfeuchtigkeit wiederhergestellt, siehe nachstehende Kurve: (Umgebungstemperatur 25 °C, Luftfeuchtigkeit 60 % relative Luftfeuchtigkeit)
WAS SIND DIE GÄNGIGEN METHODEN ZUR LAGERUNG ELEKTRONISCHER KOMPONENTEN?
1. Feuchtigkeitsbarrierebeutel
âMethode: Die feuchtigkeitsempfindlichen Komponenten werden in versiegelten Feuchtigkeitsbarrierebeuteln verpackt, mit Trockenmitteln und Feuchtigkeitsanzeigewagen (HIC) im Inneren, Benutzer identifizieren die Umgebungsfeuchtigkeit in den versiegelten Verpackungen, indem sie die Farbänderung der Punkte auf dem Auto überprüfen.
âNachteil: Feuchtigkeitssperrbeutel + Feuchtigkeitsanzeigewagen + Trockenmittel + Handarbeit = Verbrauchsmaterial, Auslaufrisiko, hohe Kosten.
2.Stickstoffschränke
âMethode: Die feuchtigkeitsempfindlichen Komponenten werden in stickstoffgespülten Schränken oder Druckluft gelagert, um eine Lagerung bei niedriger Luftfeuchtigkeit zu erreichen.
âNachteil: Stickstofffüllung = kontinuierlicher N2-Verbrauch, hohe Kosten.
3. Schränke mit niedriger Luftfeuchtigkeit
âMethode: Die feuchtigkeitsempfindlichen Komponenten werden in einen Aufbewahrungsschrank mit niedriger Luftfeuchtigkeit gelegt, einfach einstecken, die Maschine arbeitet automatisch und erreicht eine sehr niedrige Luftfeuchtigkeit.
â Vorteile: Keine Verbrauchsmaterialien, keine Handarbeit, kein Stickstoffverbrauch, umweltschonend, nur wenig Strom nötig.
Im obigen Vergleich bringen Ihnen feuchtigkeitsgesteuerte Trocken- und Lagerschränke eine höhere Effizienz und niedrigere Kosten, es ist auf lange Sicht die kostengünstigste Option.
Wir bieten feuchtigkeitsgesteuerte Trocken- und Lagerschranklösungen für die folgenden Branchen:
Elektronische Produktion
Halbleiter
Pharmazie
Labor
Luftfahrt
Militär
Vorteile feuchtegesteuerter Trocken- und Lagerschränke
Was ist der Unterschied zwischen feuchtegeregelten Trocken- und Lagerschränken und Stickstoffschränken?
1. Arbeitsprinzip
Lagerschränke mit niedriger Luftfeuchtigkeit verwenden physikalische Feuchtigkeitsabsorption, der Kernteil ist eine Trockeneinheit, die Trockeneinheit passt automatisch die feuchtigkeitsabsorbierenden und abführenden Umwälzprozesse an, es gibt verschiedene RH-Bereiche für Ihre Auswahl, z. B. 20-60% RH / 10-20% RH/<10% RH/<5% RH/<3% RH, es hängt von Ihren spezifischen Anforderungen ab.
Stickstoffschränke verwenden N2-Gasspülung, das eingefüllte N2-Gas drückt die Innenluft nach außen, dann senkt sich die relative Luftfeuchtigkeit auf den Einstellwert, es gibt einen N2-Durchflussmesser, ein Magnetventil und ein N2-Modul, das zu Kontrollzwecken am Stickstoffschrank angebracht ist Die Luftfeuchtigkeit ist auf 1-60 % RH einstellbar, erfordert jedoch eine kontinuierliche N2-Versorgung, die Kosten sind hoch.
2. Entfeuchtungsgeschwindigkeit
Die Entfeuchtungsgeschwindigkeit der Stickstoffschränke ist schneller als die der feuchtigkeitsgesteuerten Trocken- und Lagerschränke. Wenn N2 in den Schrank strömt, kann die Luftfeuchtigkeit im Inneren innerhalb weniger Minuten 1 % RH erreichen, jedoch muss der elektronische Trockenschrank RH-absorbierende und erschöpfende Prozesse durchlaufen , es ist langsamer, normalerweise innerhalb von 10-30 Minuten, abhängig vom spezifischen RH-Bereich.
3. Bewerbung
Wenn die Produkte nur feuchtigkeitsempfindlich sind, sind feuchtigkeitsgesteuerte Trocken- und Lagerschränke die beste Wahl, wenn die Produkte sowohl feuchtigkeitsempfindlich als auch sauerstoffempfindlich sind, wie Kupfer, Kristall, Silber, dann ist ein N2-Schrank besser.
Für weitere Details über feuchtigkeitsgesteuerte Trocken- und Lagerschränke besuchen Sie bitte unsere Website www.climatestsymor.com oder senden Sie direkt eine E-Mail an sales@climatestsymor.com, wir werden uns so schnell wie möglich bei Ihnen melden, willkommen für eine mögliche Zusammenarbeit.
