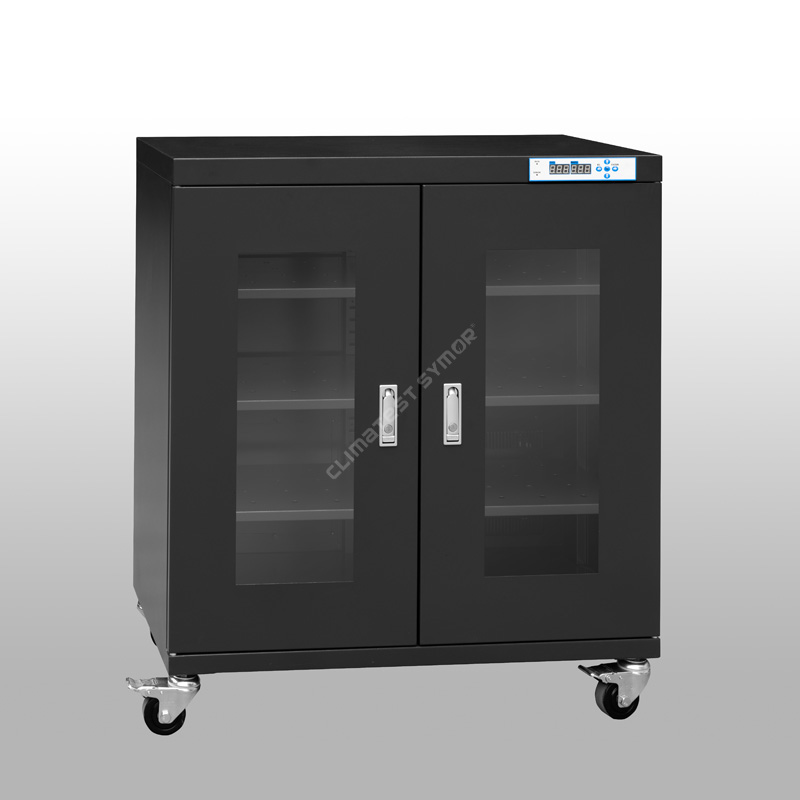

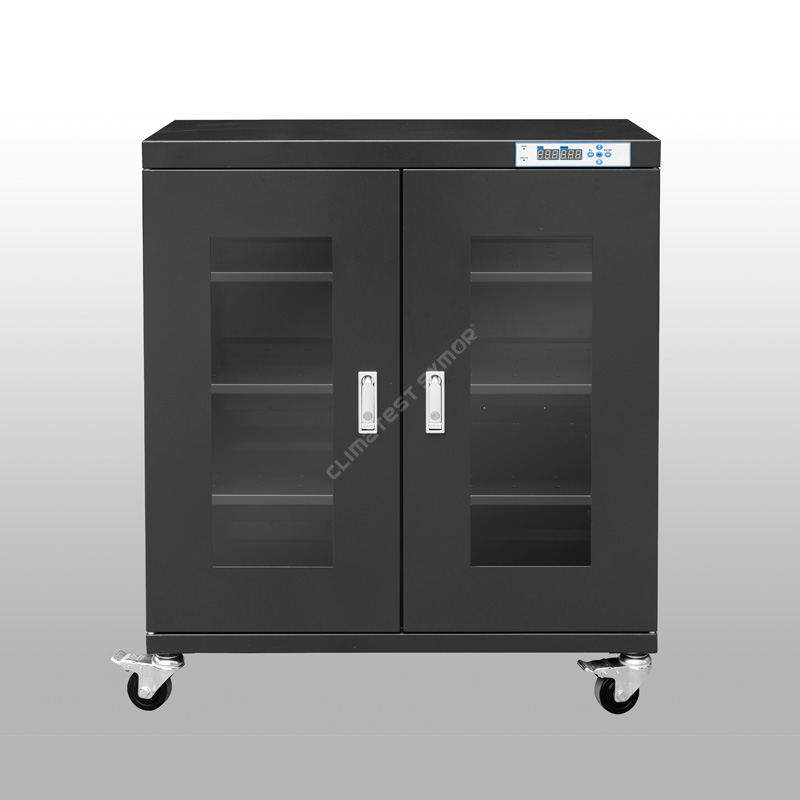

Trockenschrank für feuchtigkeitsempfindliche Geräte, bietet eine Lagerumgebung mit extrem niedriger Luftfeuchtigkeit für die Elektronikfertigungsindustrie, der automatische Trockenschrank dient nicht nur der Trockenlagerung, sondern auch der schnellen Feuchtigkeitsentfernung, dem Staubschutz und dem Antistatikschutz (ESD) für Ihre elektronischen Komponenten .
Modell: TDA435F
Fassungsvermögen: 435 l
Luftfeuchtigkeit: 20 % - 60 % relative Luftfeuchtigkeit einstellbar
Wiederherstellungszeit: max. 30 min nach offener Tür 30 Sekunden dann geschlossen. (Umgebung 25 ° 60 % relative Luftfeuchtigkeit)
Regale: 3 Stück, höhenverstellbar
Farbe: Dunkelblau, ESD-sicher
Innenmaß: B898*T572*H848 MM
Außenmaße: B900*T600*H1010 MM
Beschreibung
Klimast Symor® Trockenschrank für feuchtigkeitsempfindliche Geräte, ist ein elektronischer Trockenschrank für die Lagerung bei Feuchtigkeitskontrolle, er kann eine präzise Feuchtigkeitskontrolle mit schneller Entfeuchtung aufrechterhalten, der SMT-Trockenschrank eignet sich zur Lagerung von MSD, Leiterplatten (PCB), Platten, Nanofasern, Kassetten , optische Fasern, integrierte Schaltkreise, Chips und Laborproben.
Spezifikation
Mode # mit F: ESD-Funktion, dunkelblaue Farbe.
Modus # ohne F: Keine ESD-Funktion, cremefarbene Farbe
Modell |
Kapazität |
Innenmaß (B×T×H, mm) |
Außenmaß (B×T×H, mm) |
Durchschnittliche Leistung (W) |
Bruttogewicht (KG) |
max. Belastung/Regal (KG) |
TDA98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA160 |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA160F |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA240 |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA240F |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA320 |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA320F |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA435 |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA435F |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA540 |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA540F |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA718 |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA718F |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA870 |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA870F |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Feature
· Nimmt den ursprünglich aus der Schweiz importierten Feuchtigkeits- und Temperatursensor an.
-Dies gewährleistet eine hohe Präzision im Gebrauch, außerdem verfügt der Trockenschrank für feuchtigkeitsempfindliche Geräte über eine Speicherfunktion, sodass nach einer Stromunterbrechung keine Neueinstellung erforderlich ist.
·Hergestellt aus 1,2 mm dickem, verzinktem Stahl, mit antistatischem Sprühpulver von USA DuPont.
- Solide Struktur, hervorragende Tragfähigkeit, Oberflächenbehandlung mit 18 Pulversprühvorgängen, der statische Widerstandswert entspricht 106 -108Ω.

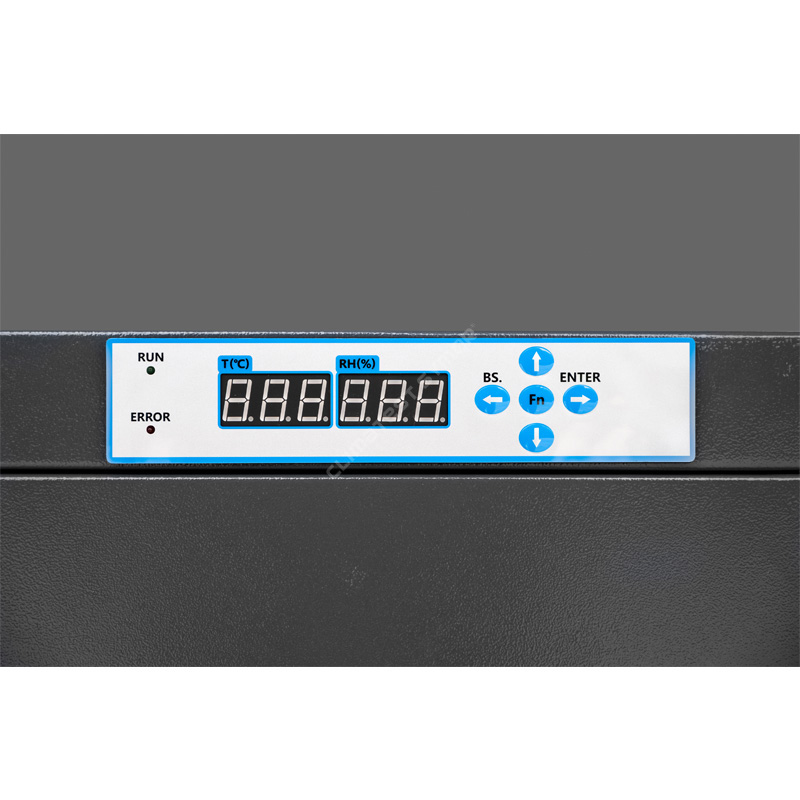

·Ausgestattet mit Überfeuchtigkeitsalarm + Alarm bei offener Tür und Datenerfassungssystem.
-Sobald die Innenfeuchtigkeit den Einstellwert überschreitet oder die Tür offen ist, ertönt sofort ein Ton- und Lichtalarm, um den Bediener daran zu erinnern.
·Leistungsstarkes Trockenmodul mit einer voraussichtlichen Lebensdauer von +15 Jahren.
- Der Trockenschrank für feuchtigkeitsempfindliche Geräte verwendet ein multiporöses Molekularsieb als Trockenmittel, es kann automatisch regeneriert werden, es sind keine Verbrauchsmaterialien und kein Austausch erforderlich.
·Ausgezeichnete Luftdichtigkeitsleistung
-Der gesamte Trockenschrank nimmt die Drucksperre an, um die Möglichkeit des Eindringens von Feuchtigkeit zu minimieren.
Was ist ein 40°-Trockenschrank für feuchtigkeitsempfindliche Geräte?
Klimast Symor® Trockenschrank für feuchtigkeitsempfindliche Geräte wird verwendet, um die Luftfeuchtigkeit innerhalb von 20 % rF bis 60 % rF zu regeln, jeder Feuchtigkeitspunkt in diesem Bereich kann frei eingestellt werden, der Trockenschrank für feuchtigkeitsempfindliche Geräte verwendet die automatische Entfeuchtungstechnologie.
Die Trockeneinheit ist das Herzstück eines elektronischen Trockenschranks, Trockenluftschranks. Sie besteht aus synthetischem Trockenmittel, das automatisch erzeugt werden kann, und ist wartungsfrei. Die Lebensdauer dieses synthetischen Trockenmittels beträgt + 15 Jahre, kein Austausch erforderlich, keine Kühltropfen. Keine Trockenmittelbeutel, kein Stickstoff erforderlich, der gesamte Entfeuchtungsprozess ist leise und umweltfreundlich.
Die Trockeneinheit verwendet das neueste synthetische Trockenmittel und eine Formgedächtnislegierung im Inneren, selbst nach einem Stromausfall nimmt das synthetische Trockenmittel weiterhin Feuchtigkeit auf, die Innenfeuchtigkeit sollte innerhalb von 24 Stunden nicht mehr als 10 % RH ansteigen.
Der Trockenschrank für Elektronik verwendet einen in die Schweiz importierten RH- und Temperatursensor mit hoher Genauigkeit. Der Sensor steuert automatisch die Auffrischung und das Recycling des synthetischen Trockenmittels mit einer Genauigkeit von 2%.
Warum ist im SMT-Prozess ein Trockenschrank für feuchtigkeitsempfindliche Geräte erforderlich?
Mit der zunehmenden Anwendung von Trockenschränken für feuchtigkeitsempfindliche Geräte wird die feuchtigkeitskontrollierte Lagerung elektronischer Komponenten in der Elektronikfertigungs- und Montageindustrie unerlässlich. Die elektronischen Komponenten wurden vor der Fabrik mit dem feuchtigkeitsempfindlichen Level (MSL) gekennzeichnet, wie der IPC-Standard spezifiziert Feuchtigkeitsanforderungen für integrierte Schaltungen unter entsprechenden MSL, derzeit gibt es zwei Hauptempfehlungen in der Norm, nämlich >< 5 % RH und >< 10 % RH Lagerung in einem entfeuchteten Trockenlagerschrank oder einer Trockenbox. "Für das Unverpackte MSD, wenn die Expositionszeit 72 Stunden nicht überschreitet, kann es unter der angegebenen Luftfeuchtigkeit (z. B. unter 10 % RH oder unter 5 % RH) 5-mal oder 10-mal länger in einem Trockenschrank für feuchtigkeitsempfindliche Geräte gelagert werden Die Bodenlebensdauer kann wiederhergestellt werden.â
Normale Lagerung |
Reflow-Prozess |
||
|
|
|
|
Feuchtigkeit aus der Umgebung dringt in die Verpackungen ein. |
Während des Erhitzens steigt der Wasserdampfdruck, der Matrize und Harz trennt. |
Der Wasserdampf dehnt sich beim Erhitzen weiter aus und sprengt die Verpackungen. |
Der Wasserdampf bricht die Verpackungen, was zu Mikrorissen führt. |
20%-60%RH Entfeuchtungsgeschwindigkeit der Serie:
(Umgebungstemperatur 25 °C, Luftfeuchtigkeit 60 % relative Luftfeuchtigkeit)
Der Unterschied zwischen elektronischem Trockenschrank und Stickstoffschrank:
1. Der Stickstoffschrank ist mit Stickstoffgas gefüllt, um den Sauerstoff im Schrank herauszudrücken, um eine Inertgasschutzumgebung zu bilden, auf diese Weise kann verhindert werden, dass die Wafer, IC-Chips und LED-Chips oxidieren. Der Stickstoffschrank hängt von ab Stickstoffspülung, um niedrige Luftfeuchtigkeit und Oxidationsschutz zu erfüllen, die Stickstoffreinheit wird mit > 99% empfohlen, Stickstoffschrank wird häufig in der Mikroelektronik und Halbleiterindustrie verwendet. Der elektronische Trockenschrank ist ein automatischer Trockenschrank, ein entfeuchtender Trockenlagerschrank, der Feuchtigkeit aufnehmen kann und Abgabe nach außen, um eine Lagerumgebung mit niedriger Luftfeuchtigkeit zu bilden, hat es die Fähigkeit zur Feuchtigkeitsregulierung Grundsätzlich feuchtigkeitsbeständige Verpackung, Oxidation ist schwer möglich. Der elektronische Trockenschrank kann nur die Feuchtigkeit kontrollieren, keine Antioxidationsfunktion, der Sauerstoffgehalt ist fast derselbe wie der Umgebung t Umgebung.
Eigenschaften des Trockenschranks für feuchtigkeitsempfindliche Geräte
Unabhängiges modulares Design: Dieser Trockenschrank für feuchtigkeitsempfindliche Geräte verfügt über ein patentiertes modulares Design, die Temperatur- und Feuchtigkeitsanzeige, das Steuersystem, das Heizmodul und die Trockenmodule können schnell ausgetauscht werden. Die Wartung ist einfach, dies verbessert die Wartungseffizienz erheblich.
Umweltdesign: Der gesamte Trockenschrank für feuchtigkeitsempfindliche Geräte produziert keinen Abfall, der die Umwelt belastet. Dieses Modell ist für den Langzeitgebrauch konzipiert, wenn die Hauptstruktur des Maschinenkörpers vollständig und zerstörungsfrei ist, das fehlerhafte Modul nur regelmäßig überprüft und ausgetauscht werden muss, es für immer verwendet werden kann, ist dies das neueste umweltfreundliche Design, das konform ist zum Umweltschutz.
Einfache Bedienung: Es gibt keine komplizierten Einstellungen, und das Personal muss nicht geschult werden, die Maschine muss nur angeschlossen werden, sie kann vollautomatisch arbeiten. Es ist ein effizienter Trockenschrank in Industriequalität für feuchtigkeitsempfindliche Geräte. Es spart Ihnen nicht nur Personalschulungskosten, sondern verbessert auch die Produktionseffizienz der Fabrik erheblich.
Kalibrierungserinnerung: Die Drift der Sensoren beeinflusst die Genauigkeit des Trockenschranks für feuchtigkeitsempfindliche Geräte. Um der ISO-Vorschrift zu entsprechen, wird bei diesem Modell die Erinnerungsfunktion für das Ablaufen der Kalibrierung angeboten. Wenn der Sensor über die voreingestellten Tage läuft, blinkt der Dezimalpunkt im Controller, um den Benutzer daran zu erinnern, dass diese Funktion effektiv Arbeitskräfte spart.
Für weitere Einzelheiten über Trockenschränke für feuchtigkeitsempfindliche Geräte besuchen Sie bitte unsere Website www.climatestsymor.com oder senden Sie direkt eine E-Mail an sales@climatestsymor.com, wir werden uns so schnell wie möglich bei Ihnen melden, willkommen für eine mögliche Zusammenarbeit.
